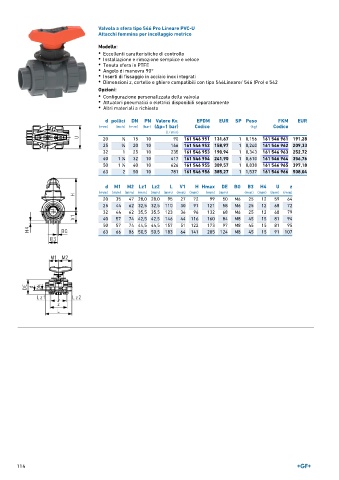

Page 114 - GEORGFISCHER - LISTINO 896

Valvola a sfera tipo 546 Pro Lineare PVC-U
Attacchi femmina per incollaggio metrico

Modello:
• Eccellenti caratteristiche di controllo
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Angolo di manovra 90°
• Inserti di fissaggio in acciaio inox integrati
• Dimensioni z, cartelle e ghiere compatibili con tipo 546Lineare/ 546 (Pro) e 542

Opzioni:
• Configurazione personalizzata della valvola
• Attuatori pneumatici o elettrici disponibili separatamente
• Altri materiali a richiesta

d pollici DN PN Valore Kv. EPDM EUR SP Peso FKM EUR
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg) Codice
(l ⁄ min)
20 1 ∕2 15 10 90 161 546 951 131,67 1 0,156 161 546 961 191,28
25 3 ∕4 20 10 166 161 546 952 158,97 1 0,240 161 546 962 209,33
32 1 25 10 235 161 546 953 190,94 1 0,343 161 546 963 252,72
40 1 ∕4 32 10 417 161 546 954 241,90 1 0,610 161 546 964 356,76
1
50 1 ∕2 40 10 626 161 546 955 309,57 1 0,838 161 546 965 397,18
1
63 2 50 10 781 161 546 956 385,27 1 1,537 161 546 966 508,04
d M1 M2 Lz1 Lz2 L V1 H Hmax DE BG B3 H4 U z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 35 47 28,0 28,0 95 27 72 99 50 M6 25 12 59 64
25 44 62 32,5 32,5 110 30 91 121 58 M6 25 12 68 72
32 44 62 35,5 35,5 123 36 96 132 68 M6 25 12 68 79
40 57 74 42,5 42,5 146 44 116 160 84 M8 45 15 81 94
50 57 74 44,5 44,5 157 51 122 173 97 M8 45 15 81 95
63 66 86 50,5 50,5 183 64 141 205 124 M8 45 15 91 107

114
