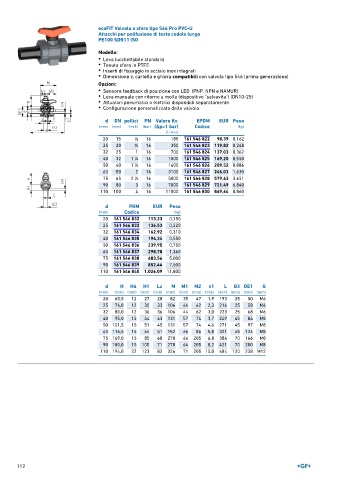

Page 112 - GEORGFISCHER - LISTINO 896

ecoFIT Valvola a sfera tipo 546 Pro PVC-U
Attacchi per polifusione di testa codolo lungo
PE100 SDR11 ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 16 185 161 546 822 98,39 0,162
25 20 3 ∕4 16 350 161 546 823 119,82 0,248
32 25 1 16 700 161 546 824 137,03 0,362
40 32 1 ∕4 16 1000 161 546 825 169,20 0,550
1
50 40 1 ∕2 16 1600 161 546 826 209,52 0,886
1
63 50 2 16 3100 161 546 827 246,03 1,630
75 65 2 ∕2 16 5000 161 546 828 579,43 3,651
1
90 80 3 16 7000 161 546 829 721,49 6,840
110 100 4 16 11000 161 546 830 869,64 8,860

d FKM EUR Peso
(mm) Codice (kg)
20 161 546 832 113,23 0,150
25 161 546 833 136,53 0,220
32 161 546 834 162,92 0,310
40 161 546 835 194,34 0,550
50 161 546 836 239,95 0,750
63 161 546 837 298,70 1,360
75 161 546 838 683,56 5,000
90 161 546 839 852,44 7,500
110 161 546 840 1.026,09 11,800

d H H4 H1 Lz M M1 M2 s1 L B3 DE1 G
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 60,5 12 27 28 82 35 47 1,9 193 25 50 M6
25 74,0 12 30 33 106 44 62 2,3 216 25 58 M6
32 80,0 12 36 36 106 44 62 3,0 223 25 68 M6
40 95,0 15 44 43 131 57 74 3,7 249 45 84 M8
50 101,5 15 51 45 131 57 74 4,6 271 45 97 M8
63 116,5 15 64 51 152 66 86 5,8 321 45 124 M8
75 169,0 15 85 68 270 64 205 6,8 386 70 166 M8
90 180,0 15 105 71 270 64 205 8,2 421 70 200 M8
110 194,0 22 123 82 326 71 205 10,0 484 120 238 M12
