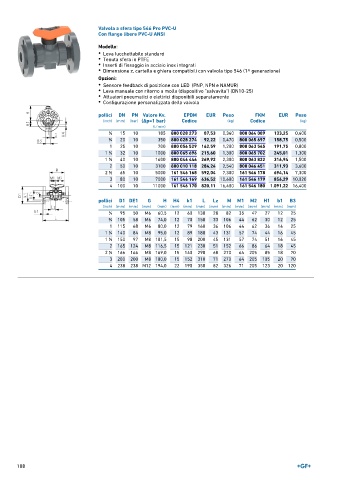

Page 108 - GEORGFISCHER - LISTINO 896

Valvola a sfera tipo 546 Pro PVC-U
Con flange libere PVC-U ANSI

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

pollici DN PN Valore Kv. EPDM EUR Peso FKM EUR Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
1 ∕2 15 10 185 800 028 273 87,53 0,340 800 064 089 133,25 0,400
3 20 10 350 800 028 274 92,22 0,470 800 065 697 158,75 0,500
∕4
1 25 10 700 800 056 529 162,59 1,200 800 063 545 191,75 0,800
1 32 10 1000 800 065 696 215,60 1,300 800 065 702 245,01 1,300
1 ∕4
1
1 ∕2 40 10 1600 800 046 446 269,92 2,300 800 063 822 316,94 1,500
2 50 10 3100 800 010 118 284,24 2,540 800 046 451 311,93 3,600
1
2 ∕2 65 10 5000 161 546 168 592,04 7,300 161 546 178 694,14 7,300
3 80 10 7000 161 546 169 636,52 10,600 161 546 179 856,29 10,020
4 100 10 11000 161 546 170 820,11 16,400 161 546 180 1.091,22 16,400
pollici D1 DE1 G H H4 k1 L Lz M M1 M2 H1 b1 B3
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
1 ∕2 95 50 M6 60,5 12 60 130 28 82 35 47 27 12 25
3 105 58 M6 74,0 12 70 150 33 106 44 62 30 12 25
∕4
1 115 68 M6 80,0 12 79 160 36 106 44 62 36 14 25
1 140 84 M8 95,0 12 89 180 43 131 57 74 44 16 45
1 ∕4
1 150 97 M8 101,5 15 98 200 45 131 57 74 51 16 45
1 ∕2
2 165 124 M8 116,5 15 121 230 51 152 66 86 64 18 45
1 166 166 M8 169,0 15 140 290 68 270 64 205 85 18 70
2 ∕2
3 200 200 M8 180,0 15 152 310 71 270 64 205 105 20 70
4 238 238 M12 194,0 22 190 350 82 326 71 205 123 20 120

108
