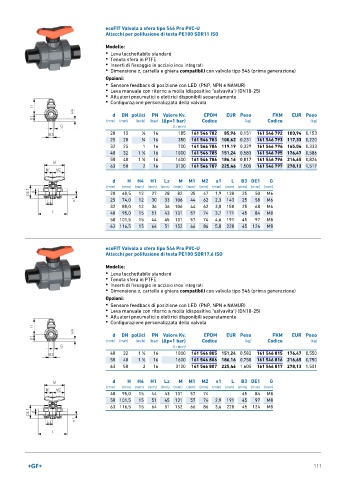

Page 111 - GEORGFISCHER - LISTINO 896
P. 111
ecoFIT Valvola a sfera tipo 546 Pro PVC-U
Attacchi per polifusione di testa PE100 SDR11 ISO
Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)
Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola
d DN pollici PN Valore Kv. EPDM EUR Peso FKM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 16 185 161 546 782 85,96 0,151 161 546 792 100,94 0,153
25 20 3 ∕4 16 350 161 546 783 100,62 0,231 161 546 793 117,33 0,220
32 25 1 16 700 161 546 784 119,19 0,329 161 546 794 145,04 0,333
40 32 1 ∕4 16 1000 161 546 785 151,24 0,583 161 546 795 176,47 0,586
1
50 40 1 ∕2 16 1600 161 546 786 186,16 0,817 161 546 796 216,65 0,826
1
63 50 2 16 3100 161 546 787 225,46 1,505 161 546 797 278,13 1,517
d H H4 H1 Lz M M1 M2 s1 L B3 DE1 G
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 60,5 12 27 28 82 35 47 1,9 130 25 50 M6
25 74,0 12 30 33 106 44 62 2,3 143 25 58 M6
32 80,0 12 36 36 106 44 62 3,0 150 25 68 M6
40 95,0 15 51 43 131 57 74 3,7 171 45 84 M8
50 101,5 15 44 45 131 57 74 4,6 191 45 97 M8
63 116,5 15 64 51 152 66 86 5,8 220 45 124 M8
ecoFIT Valvola a sfera tipo 546 Pro PVC-U
Attacchi per polifusione di testa PE100 SDR17,6 ISO
Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)
Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola
d DN pollici PN Valore Kv. EPDM EUR Peso FKM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
40 32 1 ∕4 16 1000 161 546 805 151,24 0,582 161 546 815 176,47 0,550
1
50 40 1 ∕2 16 1600 161 546 806 186,16 0,750 161 546 816 216,65 0,750
1
63 50 2 16 3100 161 546 807 225,46 1,605 161 546 817 278,13 1,501
d H H4 H1 Lz M M1 M2 s1 L B3 DE1 G
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
40 95,0 15 44 43 131 57 74 45 84 M8
50 101,5 15 51 45 131 57 74 2,9 191 45 97 M8
63 116,5 15 64 51 152 66 86 3,6 220 45 124 M8
