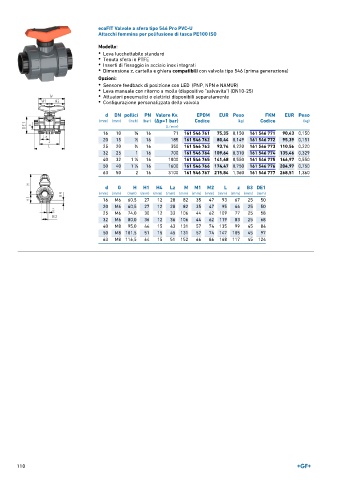

Page 110 - GEORGFISCHER - LISTINO 896

ecoFIT Valvole a sfera tipo 546 Pro PVC-U
Attacchi femmina per polifusione di tasca PE100 ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR Peso FKM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 16 71 161 546 761 75,35 0,150 161 546 771 90,43 0,150
20 15 1 ∕2 16 185 161 546 762 80,44 0,149 161 546 772 95,39 0,151
25 20 3 ∕4 16 350 161 546 763 93,74 0,220 161 546 773 110,56 0,220
32 25 1 16 700 161 546 764 109,64 0,310 161 546 774 135,46 0,329
40 32 1 ∕4 16 1000 161 546 765 141,68 0,550 161 546 775 166,97 0,550
1
50 40 1 ∕2 16 1600 161 546 766 174,47 0,750 161 546 776 204,97 0,750
1
63 50 2 16 3100 161 546 767 215,84 1,360 161 546 777 268,51 1,360
d G H H1 H4 Lz M M1 M2 L z B3 DE1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 M6 60,5 27 12 28 82 35 47 93 67 25 50
20 M6 60,5 27 12 28 82 35 47 95 66 25 50
25 M6 74,0 30 12 33 106 44 62 109 77 25 58
32 M6 80,0 36 12 36 106 44 62 119 83 25 68
40 M8 95,0 44 15 43 131 57 74 135 99 45 84
50 M8 101,5 51 15 45 131 57 74 147 105 45 97
63 M8 116,5 64 15 51 152 66 86 168 117 45 124
