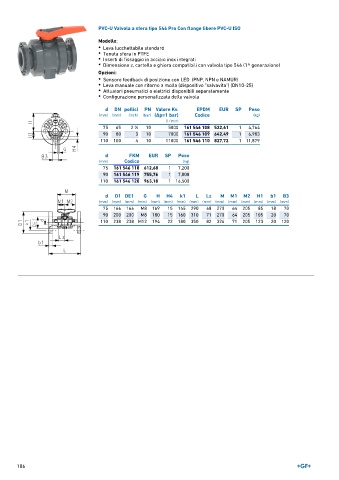

Page 106 - GEORGFISCHER - LISTINO 896

PVC-U Valvola a sfera tipo 546 Pro Con flange libere PVC-U ISO
Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 2 ∕2 10 5000 161 546 108 522,61 1 4,764
1
90 80 3 10 7000 161 546 109 642,49 1 6,983
110 100 4 10 11000 161 546 110 827,72 1 11,879

d FKM EUR SP Peso
(mm) Codice (kg)
75 161 546 118 612,68 1 7,200
90 161 546 119 755,76 1 7,008
110 161 546 120 963,18 1 16,500

d D1 DE1 G H H4 k1 L Lz M M1 M2 H1 b1 B3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 166 166 M8 169 15 145 290 68 270 64 205 85 18 70
90 200 200 M8 180 15 160 310 71 270 64 205 105 20 70
110 238 238 M12 194 22 180 350 82 326 71 205 123 20 120
