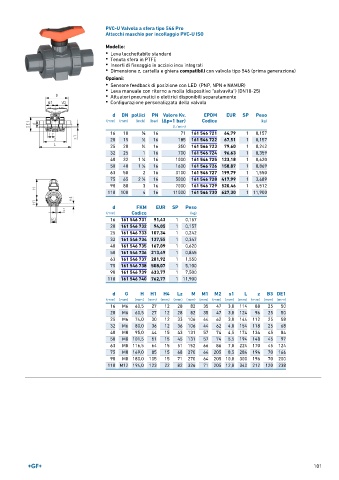

P. 101
PVC-U Valvola a sfera tipo 546 Pro
Attacchi maschio per incollaggio PVC-U ISO
Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)
Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola
d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 16 71 161 546 721 64,79 1 0,157
20 15 1 ∕2 16 185 161 546 722 67,51 1 0,157
25 20 3 ∕4 16 350 161 546 723 79,60 1 0,242
32 25 1 16 700 161 546 724 96,63 1 0,359
40 32 1 ∕4 16 1000 161 546 725 123,18 1 0,620
1
50 40 1 ∕2 16 1600 161 546 726 158,87 1 0,869
1
63 50 2 16 3100 161 546 727 199,79 1 1,550
75 65 2 ∕2 16 5000 161 546 728 417,99 1 3,689
1
90 80 3 16 7000 161 546 729 520,46 1 5,512
110 100 4 16 11000 161 546 730 627,30 1 11,900
d FKM EUR SP Peso
(mm) Codice (kg)
16 161 546 731 91,43 1 0,157
20 161 546 732 94,05 1 0,157
25 161 546 733 107,34 1 0,242
32 161 546 734 137,55 1 0,347
40 161 546 735 167,09 1 0,620
50 161 546 736 213,49 1 0,845
63 161 546 737 281,92 1 1,550
75 161 546 738 508,07 1 5,100
90 161 546 739 633,77 1 7,500
110 161 546 740 762,77 1 11,900
d G H H1 H4 Lz M M1 M2 s1 L z B3 DE1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 M6 60,5 27 12 28 82 35 47 3,0 114 88 25 50
20 M6 60,5 27 12 28 82 35 47 3,0 124 96 25 50
25 M6 74,0 30 12 33 106 44 62 3,0 144 112 25 58
32 M6 80,0 36 12 36 106 44 62 4,0 154 118 25 68
40 M8 95,0 44 15 43 131 57 74 4,5 174 134 45 84
50 M8 101,5 51 15 45 131 57 74 5,5 194 148 45 97
63 M8 116,5 64 15 51 152 66 86 7,0 224 170 45 124
75 M8 169,0 85 15 68 270 64 205 8,5 284 194 70 166
90 M8 180,0 105 15 71 270 64 205 10,0 300 196 70 200
110 M12 194,0 123 22 82 326 71 205 12,0 340 212 120 238
101
