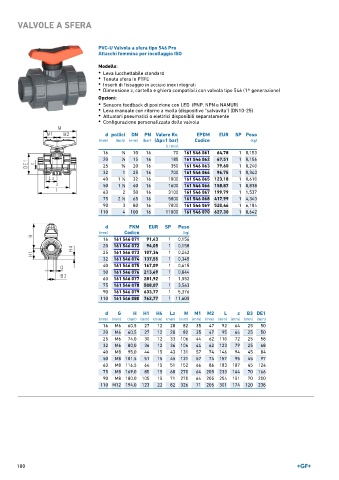

VALVOLE A SFERA

PVC-U Valvola a sfera tipo 546 Pro
Attacchi femmina per incollaggio ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 3 ∕8 10 16 70 161 546 061 64,78 1 0,153
20 1 ∕2 15 16 185 161 546 062 67,51 1 0,156
25 3 ∕4 20 16 350 161 546 063 79,60 1 0,240
32 1 25 16 700 161 546 064 96,75 1 0,343
40 1 ∕4 32 16 1000 161 546 065 123,18 1 0,610
1
50 1 ∕2 40 16 1600 161 546 066 158,87 1 0,838
1
63 2 50 16 3100 161 546 067 199,79 1 1,537
75 2 ∕2 65 16 5000 161 546 068 417,99 1 4,343
1
90 3 80 16 7000 161 546 069 520,46 1 6,184
110 4 100 16 11000 161 546 070 627,30 1 8,642
d FKM EUR SP Peso
(mm) Codice (kg)
16 161 546 071 91,43 1 0,156
20 161 546 072 94,05 1 0,158
25 161 546 073 107,34 1 0,242
32 161 546 074 137,55 1 0,345
40 161 546 075 167,09 1 0,615
50 161 546 076 213,49 1 0,844
63 161 546 077 281,92 1 1,552
75 161 546 078 508,07 1 3,563
90 161 546 079 633,77 1 5,376
110 161 546 080 762,77 1 11,600

d G H H1 H4 Lz M M1 M2 L z B3 DE1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 M6 60,5 27 12 28 82 35 47 92 64 25 50
20 M6 60,5 27 12 28 82 35 47 95 64 25 50
25 M6 74,0 30 12 33 106 44 62 110 72 25 58
32 M6 80,0 36 12 36 106 44 62 123 79 25 68
40 M8 95,0 44 15 43 131 57 74 146 94 45 84
50 M8 101,5 51 15 45 131 57 74 157 95 45 97
63 M8 116,5 64 15 51 152 66 86 183 107 45 124
75 M8 169,0 85 15 68 270 64 205 233 144 70 166
90 M8 180,0 105 15 71 270 64 205 254 151 70 200
110 M12 194,0 123 22 82 326 71 205 301 174 120 238
