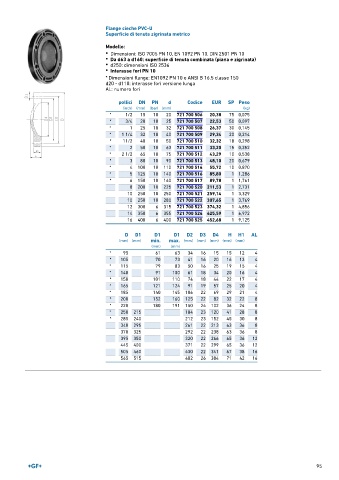

Page 95 - GEORGFISCHER - LISTINO 896

Flange cieche PVC-U
Superficie di tenuta zigrinata metrico

Modello:
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
• Da d63 a d160: superficie di tenuta combinata (piana e zigrinata)
• d250: dimensioni ISO 2536
• Interasse fori PN 10

* Dimensioni flange: EN1092 PN 10 e ANSI B 16.5 classe 150
d20 - d110: interasse fori versione lunga
AL: numero fori

pollici DN PN d Codice EUR SP Peso
(inch) (mm) (bar) (mm) (kg)
* 1/2 15 10 20 721 700 506 20,38 75 0,075
* 3/4 20 10 25 721 700 507 22,53 50 0,097
* 1 25 10 32 721 700 508 26,37 30 0,145
* 1 1/4 32 10 40 721 700 509 29,34 20 0,214
* 11/2 40 10 50 721 700 510 32,32 18 0,298
* 2 50 10 63 721 700 511 33,20 15 0,352
* 2 1/2 65 10 75 721 700 512 43,29 10 0,538
* 3 80 10 90 721 700 513 48,10 20 0,679
* 4 100 10 110 721 700 514 55,72 10 0,870
* 5 125 10 140 721 700 516 85,80 1 1,286
* 6 150 10 160 721 700 517 89,78 1 1,761
8 200 10 225 721 700 520 211,53 1 2,731
10 250 10 250 721 700 521 259,14 1 3,329
10 250 10 280 721 700 522 307,65 1 3,769
12 300 6 315 721 700 523 374,32 1 4,856
14 350 6 355 721 700 524 425,59 1 6,972
16 400 6 400 721 700 525 452,68 1 9,125

D D1 D1 D1 D2 D3 D4 H H1 AL
(mm) (mm) min. max. (mm) (mm) (mm) (mm) (mm)
(mm) (mm)
* 95 61 63 34 16 15 15 12 4
* 105 70 73 41 16 20 16 13 4
* 115 79 83 50 16 25 19 15 4
* 140 91 100 61 18 34 20 16 4
* 150 101 110 74 18 44 22 17 4
* 165 121 124 91 19 57 25 20 4
* 185 140 145 106 22 69 29 21 4
* 200 152 160 125 22 82 32 22 8
* 220 180 191 150 24 102 36 24 8
* 250 215 184 23 120 41 28 8
* 285 240 212 23 152 45 30 8
340 295 261 22 213 63 36 8
370 325 292 22 238 63 36 8
395 350 320 22 266 65 36 12
445 400 371 22 299 65 36 12
505 460 430 22 341 67 38 16
565 515 482 26 384 71 42 16
