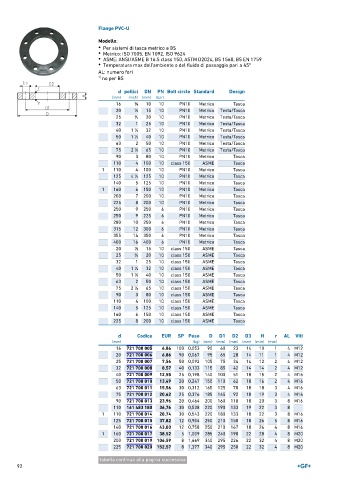

Page 92 - GEORGFISCHER - LISTINO 896

Flange PVC-U
Modello:
• Per sistemi di tasca metrico e BS
• Metrico: ISO 7005, EN 1092, ISO 9624
• ASME: ANSI/ASME B 16.5 class 150, ASTM D2024, BS 1560, BS EN 1759
• Temperatura max dell'ambiente o del fluido di passaggio pari a 45°

AL: numero fori
1) no per BS

d pollici DN PN Bolt circle Standard Design
(mm) (inch) (mm) (bar)
16 3 ∕8 10 10 PN10 Metrico Tasca
20 1 ∕2 15 10 PN10 Metrico Testa/Tasca
25 3 ∕4 20 10 PN10 Metrico Testa/Tasca
32 1 25 10 PN10 Metrico Testa/Tasca
40 1 ∕4 32 10 PN10 Metrico Testa/Tasca
1
50 1 ∕2 40 10 PN10 Metrico Testa/Tasca
1
63 2 50 10 PN10 Metrico Testa/Tasca
75 2 ∕2 65 10 PN10 Metrico Testa/Tasca
1
90 3 80 10 PN10 Metrico Tasca
110 4 100 10 class 150 ASME Tasca
1 110 4 100 10 PN10 Metrico Tasca
125 4 ∕2 125 10 PN10 Metrico Tasca
1
140 5 125 10 PN10 Metrico Tasca
1 160 6 150 10 PN10 Metrico Tasca
200 7 200 10 PN10 Metrico Tasca
225 8 200 10 PN10 Metrico Tasca
250 9 250 6 PN10 Metrico Tasca
250 9 225 6 PN10 Metrico Tasca
280 10 250 6 PN10 Metrico Tasca
315 12 300 6 PN10 Metrico Tasca
355 14 350 6 PN10 Metrico Tasca
400 16 400 6 PN10 Metrico Tasca
20 1 ∕2 15 10 class 150 ASME Tasca
25 3 ∕4 20 10 class 150 ASME Tasca
32 1 25 10 class 150 ASME Tasca
40 1 ∕4 32 10 class 150 ASME Tasca
1
50 1 ∕2 40 10 class 150 ASME Tasca
1
63 2 50 10 class 150 ASME Tasca
75 2 ∕2 65 10 class 150 ASME Tasca
1
90 3 80 10 class 150 ASME Tasca
110 4 100 10 class 150 ASME Tasca
140 5 125 10 class 150 ASME Tasca
160 6 150 10 class 150 ASME Tasca
225 8 200 10 class 150 ASME Tasca

d Codice EUR SP Peso D D1 D2 D3 H r AL Viti
(mm) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
16 721 700 005 6,86 100 0,053 90 60 23 14 10 1 4 M12
20 721 700 006 6,86 90 0,067 95 65 28 14 11 1 4 M12
25 721 700 007 7,56 50 0,092 105 75 34 14 12 2 4 M12
32 721 700 008 8,57 40 0,133 115 85 42 14 14 2 4 M12
40 721 700 009 12,55 25 0,198 140 100 51 18 15 2 4 M16
50 721 700 010 13,49 20 0,247 150 110 62 18 16 2 4 M16
63 721 700 011 15,56 30 0,312 165 125 78 18 18 3 4 M16
75 721 700 012 20,42 25 0,376 185 145 92 18 19 3 4 M16
90 721 700 013 23,96 20 0,464 200 160 110 18 20 3 8 M16
110 161 483 180 36,76 30 0,538 220 190 133 19 22 3 8
1 110 721 700 014 28,74 30 0,543 220 180 133 18 22 3 8 M16
125 721 700 015 37,82 12 0,904 250 210 150 18 26 5 8 M16
140 721 700 016 43,03 12 0,758 250 210 167 18 26 4 8 M16
1 160 721 700 017 38,52 5 1,009 285 240 190 22 28 4 8 M20
200 721 700 019 106,59 8 1,669 340 295 226 22 32 4 8 M20
225 721 700 020 152,57 8 1,377 340 295 250 22 32 4 8 M20

tabella continua alla pagina successiva
