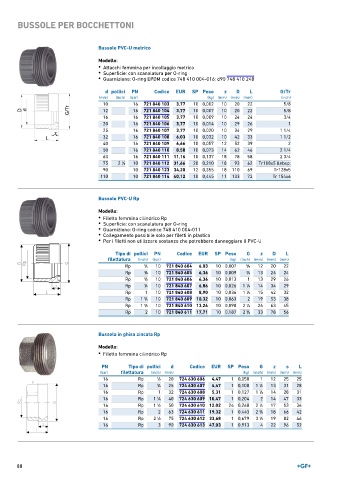

Page 88 - GEORGFISCHER - LISTINO 896

BUSSOLE PER BOCCHETTONI

Bussole PVC-U metrico

Modello:
• Attacchi femmina per incollaggio metrico
• Superficie: con scanalatura per O-ring
• Guarnizione: O-ring EPDM codice 748 410 004-016; d90 748 410 248

d pollici PN Codice EUR SP Peso z D L G/Tr
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (inch)
10 16 721 840 103 3,77 10 0,002 10 20 22 5/8
12 16 721 840 104 3,77 10 0,007 10 20 22 5/8
16 16 721 840 105 3,77 10 0,009 10 24 24 3/4
20 16 721 840 106 3,77 10 0,014 10 29 26 1
25 16 721 840 107 3,77 10 0,020 10 34 29 1 1/4
32 16 721 840 108 6,03 10 0,032 10 42 33 1 1/2
40 16 721 840 109 6,66 10 0,057 12 52 39 2
50 16 721 840 110 8,58 10 0,073 14 62 46 2 1/4
63 16 721 840 111 11,16 10 0,137 18 78 58 2 3/4
75 2 ∕2 10 721 840 112 31,66 20 0,210 18 93 62 Tr108x5
1
90 10 721 840 123 34,20 12 0,355 18 110 69 Tr128x5
110 10 721 840 114 40,12 10 0,445 11 133 72 Tr 154x6

Bussole PVC-U Rp

Modello:
• Filetto femmina cilindrico Rp
• Superficie: con scanalatura per O-ring
• Guarnizione: O-ring codice 748 410 004-011
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

Tipo di pollici PN Codice EUR SP Peso G z D L
filettatura (inch) (bar) (kg) (inch) (mm) (mm) (mm)
Rp 1 ∕4 10 721 840 604 6,03 10 0,007 5 ∕8 12 20 22
Rp 3 ∕8 10 721 840 605 6,36 10 0,009 3 ∕4 13 24 24
Rp 1 ∕2 10 721 840 606 6,36 10 0,013 1 13 29 26
Rp 3 ∕4 10 721 840 607 6,86 10 0,026 1 ∕4 14 34 29
1
Rp 1 10 721 840 608 8,90 10 0,036 1 ∕2 15 42 32
1
Rp 1 ∕4 10 721 840 609 10,32 10 0,063 2 19 53 38
1
Rp 1 ∕2 10 721 840 610 13,26 10 0,098 2 ∕4 26 63 45
1
1
Rp 2 10 721 840 611 17,71 10 0,187 2 ∕4 33 78 56
3
Bussola in ghisa zincata Rp
Modello:
• Filetto femmina cilindrico Rp

PN Tipo di pollici d Codice EUR SP Peso G z s L
(bar) filettatura (inch) (mm) (kg) (inch) (mm) (mm) (mm)
16 Rp 1 ∕2 20 724 630 606 4,47 1 0,058 1 12 25 25
16 Rp 3 ∕4 25 724 630 607 4,47 1 0,100 1 ∕4 13 31 28
1
16 Rp 1 32 724 630 608 5,31 1 0,127 1 ∕2 14 28 31
1
16 Rp 1 ∕4 40 724 630 609 10,47 1 0,204 2 14 47 33
1
16 Rp 1 ∕2 50 724 630 610 12,02 24 0,268 2 ∕4 17 53 36
1
1
16 Rp 2 63 724 630 611 19,32 1 0,443 2 ∕4 18 66 42
3
16 Rp 2 ∕2 75 724 630 612 33,68 1 0,679 3 ∕2 19 82 46
1
1
16 Rp 3 90 724 630 613 47,03 1 0,913 4 22 96 52
