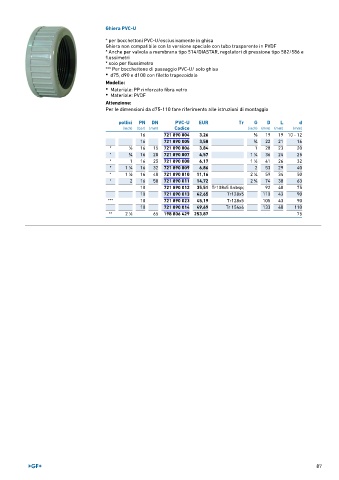

Page 87 - GEORGFISCHER - LISTINO 896

Ghiera PVC-U
* per bocchettoni PVC-U/esclusivamente in ghisa
Ghiera non compatibile con la versione speciale con tubo trasparente in PVDF
* Anche per valvola a membrana tipo 514/DIASTAR, regolatori di pressione tipo 582/586 e
flussimetri
* solo per flussimetro
*** Per bocchettone di passaggio PVC-U/ solo ghisa
• d75, d90 e d100 con filetto trapezoidale

Modello:
• Materiale: PP rinforzato fibra vetro
• Materiale: PVDF

Attenzione:
Per le dimensioni da d75-110 fare riferimento alle istruzioni di montaggio

pollici PN DN PVC-U EUR Tr G D L d
(inch) (bar) (mm) Codice (inch) (mm) (mm) (mm)
16 721 890 004 3,26 5 ∕8 19 19 10 - 12
16 721 890 005 3,58 3 ∕4 22 21 16
* 1 ∕2 16 15 721 890 006 3,84 1 28 23 20
* 3 ∕4 16 20 721 890 007 4,57 1 ∕4 36 24 25
1
* 1 16 25 721 890 008 6,17 1 ∕2 41 26 32
1
* 1 ∕4 16 32 721 890 009 6,86 2 53 29 40
1
* 1 ∕2 16 40 721 890 010 11,16 2 ∕4 59 34 50
1
1
* 2 16 50 721 890 011 14,72 2 ∕4 74 38 63
3
10 721 890 012 35,51 Tr108x5 92 40 75
10 721 890 013 42,65 Tr128x5 110 43 90
*** 10 721 890 023 45,19 Tr128x5 105 43 90
10 721 890 014 49,69 Tr 154x6 133 48 110
** 2 ∕2 65 198 806 429 253,87 75
