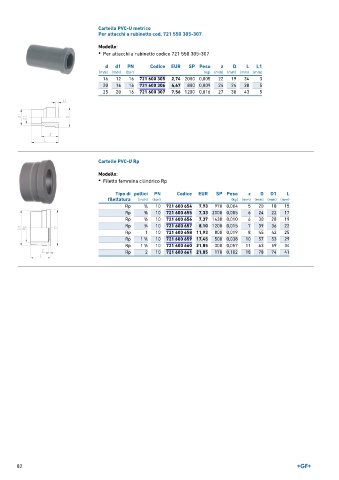

Page 82 - GEORGFISCHER - LISTINO 896

Cartella PVC-U metrico
Per attacchi a rubinetto cod. 721 550 305-307

Modello:
• Per attacchi a rubinetto codice 721 550 305-307

d d1 PN Codice EUR SP Peso z D L L1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
16 12 16 721 600 305 2,74 2000 0,005 22 19 34 3
20 16 16 721 600 306 4,47 800 0,009 24 24 38 5
25 20 16 721 600 307 7,56 1200 0,016 27 30 43 5

Cartelle PVC-U Rp

Modello:
• Filetto femmina cilindrico Rp

Tipo di pollici PN Codice EUR SP Peso z D D1 L
filettatura (inch) (bar) (kg) (mm) (mm) (mm) (mm)
Rp 1 ∕4 10 721 600 654 7,93 970 0,004 5 20 18 15
Rp 3 ∕8 10 721 600 655 7,33 2000 0,005 6 24 22 17
Rp 1 ∕2 10 721 600 656 7,37 1430 0,010 6 30 28 19
Rp 3 ∕4 10 721 600 657 8,10 1200 0,015 7 39 36 22
Rp 1 10 721 600 658 11,93 800 0,019 8 45 42 25
Rp 1 ∕4 10 721 600 659 17,45 500 0,038 10 57 53 29
1
Rp 1 ∕2 10 721 600 660 21,85 300 0,057 11 63 59 34
1
Rp 2 10 721 600 661 21,85 170 0,102 18 78 74 41

82
