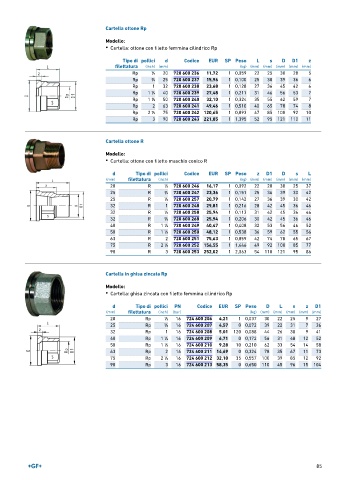

Page 85 - GEORGFISCHER - LISTINO 896

Cartella ottone Rp
Modello:
• Cartella: ottone con filetto femmina cilindrico Rp

Tipo di pollici d Codice EUR SP Peso L s D D1 z
filettatura (inch) (mm) (kg) (mm) (mm) (mm) (mm) (mm)
Rp 1 ∕2 20 720 600 236 11,72 1 0,059 22 25 30 28 5
Rp 3 ∕4 25 720 600 237 15,96 1 0,100 25 30 39 36 6
Rp 1 32 720 600 238 23,68 1 0,128 27 36 45 42 6
Rp 1 ∕4 40 720 600 239 27,48 1 0,211 31 46 56 53 7
1
Rp 1 ∕2 50 720 600 240 32,10 1 0,324 35 55 62 59 7
1
Rp 2 63 720 600 241 49,46 1 0,510 40 65 78 74 8
1
Rp 2 ∕2 75 720 600 242 120,65 1 0,893 47 85 100 92 10
Rp 3 90 720 600 243 221,85 1 1,395 52 95 121 110 11

Cartella ottone R

Modello:
• Cartella: ottone con filetto maschio conico R

d Tipo di pollici Codice EUR SP Peso z D1 D s L
(mm) filettatura (inch) (kg) (mm) (mm) (mm) (mm) (mm)
20 R 1 ∕2 720 600 246 16,17 1 0,092 22 28 30 25 37
25 R 3 ∕4 720 600 247 23,36 1 0,151 25 36 39 30 42
25 R 1 ∕2 720 600 257 20,79 1 0,142 27 36 39 30 42
32 R 1 720 600 248 29,81 1 0,216 28 42 45 36 46
32 R 1 ∕2 720 600 258 25,94 1 0,113 31 42 45 36 46
32 R 3 ∕4 720 600 268 25,94 1 0,206 30 42 45 36 46
1
40 R 1 ∕4 720 600 249 40,47 1 0,408 32 53 56 46 52
50 R 1 ∕2 720 600 250 48,12 1 0,538 36 59 62 55 56
1
63 R 2 720 600 251 75,63 1 0,859 42 74 78 65 67
75 R 2 ∕2 720 600 252 156,55 1 1,446 49 92 100 85 77
1
90 R 3 720 600 253 252,02 1 2,063 54 110 121 95 86

Cartella in ghisa zincata Rp

Modello:
• Cartella: ghisa zincata con filetto femmina cilindrico Rp

d Tipo di pollici PN Codice EUR SP Peso D L s z D1
(mm) filettatura (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
20 Rp 1 ∕2 16 724 600 206 4,21 1 0,037 30 22 25 9 27
25 Rp 3 ∕4 16 724 600 207 4,57 0 0,072 39 22 31 7 36
32 Rp 1 16 724 600 208 5,01 120 0,088 44 26 38 9 41
40 Rp 1 ∕4 16 724 600 209 6,71 0 0,172 56 31 48 12 52
1
50 Rp 1 ∕2 16 724 600 210 9,28 10 0,210 62 33 54 14 58
1
63 Rp 2 16 724 600 211 14,69 0 0,324 78 35 67 11 73
75 Rp 2 ∕2 16 724 600 212 32,10 35 0,557 100 39 85 12 92
1
90 Rp 3 16 724 600 213 58,35 0 0,650 110 45 96 15 104

85
