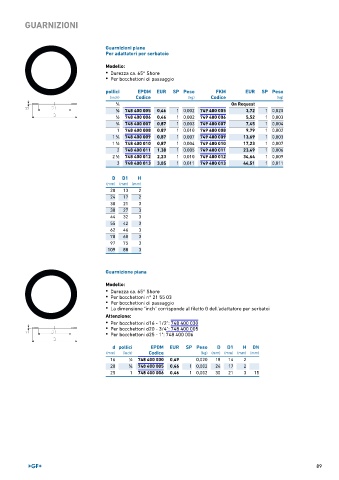

Page 89 - GEORGFISCHER - LISTINO 896

GUARNIZIONI

Guarnizioni piane
Per adattatori per serbatoio

Modello:
• Durezza ca. 65° Shore
• Per bocchettoni di passaggio

pollici EPDM EUR SP Peso FKM EUR SP Peso
(inch) Codice (kg) Codice (kg)
1 ∕4 On Request
3 748 400 005 0,46 1 0,002 749 400 005 3,72 1 0,020
∕8
1 ∕2 748 400 006 0,46 1 0,002 749 400 006 5,52 1 0,003
3 748 400 007 0,87 1 0,003 749 400 007 7,45 1 0,004
∕4
1 748 400 008 0,87 1 0,010 749 400 008 9,79 1 0,002
1 748 400 009 0,87 1 0,007 749 400 009 13,69 1 0,003
1 ∕4
1
1 ∕2 748 400 010 0,87 1 0,004 749 400 010 17,23 1 0,007
2 748 400 011 1,38 1 0,005 749 400 011 23,49 1 0,006
1
2 ∕2 748 400 012 2,23 1 0,010 749 400 012 34,64 1 0,009
3 748 400 013 3,05 1 0,011 749 400 013 44,51 1 0,011
D D1 H
(mm) (mm) (mm)
20 13 2
24 17 2
30 21 3
38 27 3
44 32 3
55 42 3
62 46 3
78 60 3
97 75 3
109 88 3

Guarnizione piana

Modello:
• Durezza ca. 65° Shore
• Per bocchettoni n° 21 55 03
• Per bocchettoni di passaggio
• La dimensione "inch" corrisponde al filetto G dell'adattatore per serbatoi

Attenzione:
• Per bocchettoni d16 - 1/2": 748 400 030
• Per bocchettoni d20 - 3/4": 748 400 005
• Per bocchettoni d25 - 1": 748 400 006

d pollici EPDM EUR SP Peso D D1 H DN
(mm) (inch) Codice (kg) (mm) (mm) (mm) (mm)
16 1 ∕2 748 400 030 0,49 0,020 18 14 2
20 3 ∕4 748 400 005 0,46 1 0,002 24 17 2
25 1 748 400 006 0,46 1 0,002 30 21 3 15

89
