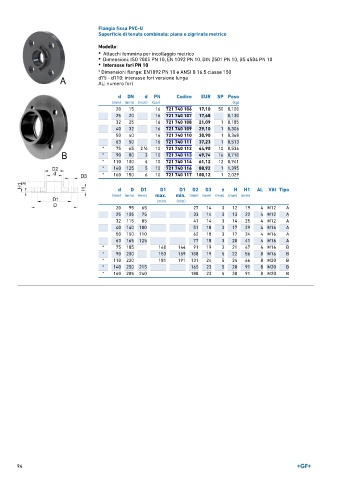

Page 94 - GEORGFISCHER - LISTINO 896

Flangia fissa PVC-U
Superficie di tenuta combinata: piana e zigrinata metrico

Modello:
• Attacchi femmina per incollaggio metrico
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10
• Interasse fori PN 10

* Dimensioni flange: EN1092 PN 10 e ANSI B 16.5 classe 150
d75 - d110: interasse fori versione lunga
AL: numero fori

d DN d PN Codice EUR SP Peso
(mm) (mm) (inch) (bar) (kg)
20 15 16 721 740 106 17,10 50 0,100
25 20 16 721 740 107 17,68 0,130
32 25 16 721 740 108 21,09 1 0,185
40 32 16 721 740 109 29,10 1 0,306
50 40 16 721 740 110 30,90 1 0,368
63 50 16 721 740 111 37,23 1 0,513
1
* 75 65 2 ∕2 10 721 740 112 44,90 10 0,536
* 90 80 3 10 721 740 113 49,74 16 0,710
* 110 100 4 10 721 740 114 61,12 12 0,941
* 140 125 5 10 721 740 116 88,92 1 1,395
* 160 150 6 10 721 740 117 100,12 1 2,029

d D D1 D1 D1 D2 D3 z H H1 AL Viti Tipo
(mm) (mm) (mm) max. min. (mm) (mm) (mm) (mm) (mm)
(mm) (mm)
20 95 65 27 14 3 12 19 4 M12 A
25 105 75 33 14 3 13 22 4 M12 A
32 115 85 41 14 3 14 25 4 M12 A
40 140 100 51 18 3 17 29 4 M16 A
50 150 110 62 18 3 17 34 4 M16 A
63 165 125 77 18 3 20 41 4 M16 A
* 75 185 140 144 91 19 3 21 47 4 M16 B
* 90 200 153 159 108 19 5 22 56 8 M16 B
* 110 220 181 191 131 24 5 24 66 8 M20 B
* 140 250 215 165 23 5 28 91 8 M20 B
* 160 285 240 188 23 5 30 91 8 M20 B
