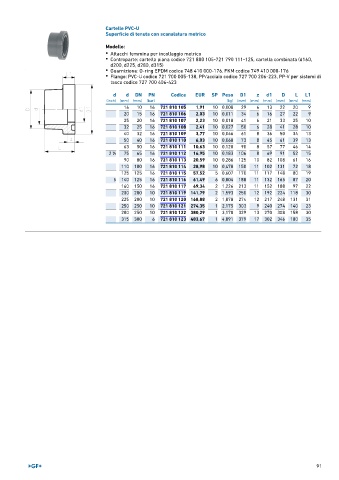

P. 91
Cartelle PVC-U
Superficie di tenuta con scanalatura metrico
Modello:
• Attacchi femmina per incollaggio metrico
• Controparte: cartella piana codice 721 800 105-721 790 111-125, cartella combinata (d160,
d200, d225, d280, d315)
• Guarnizione: O-ring EPDM codice 748 410 000-176, FKM codice 749 410 000-176
• Flange: PVC-U codice 721 700 005-138, PP/acciaio codice 727 700 206-223, PP-V per sistemi di
tasca codice 727 700 406-423
d d DN PN Codice EUR SP Peso D1 z d1 D L L1
(inch) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
16 10 16 721 810 105 1,91 10 0,008 29 6 13 22 20 9
20 15 16 721 810 106 2,03 10 0,011 34 6 16 27 22 9
25 20 16 721 810 107 2,23 10 0,018 41 6 21 33 25 10
32 25 16 721 810 108 2,41 10 0,027 50 6 28 41 28 10
40 32 16 721 810 109 3,77 10 0,046 61 8 36 50 34 13
50 40 16 721 810 110 6,03 10 0,068 73 8 45 61 39 13
63 50 16 721 810 111 10,63 10 0,120 90 8 57 77 46 14
1 75 65 16 721 810 112 16,95 10 0,183 106 8 69 91 52 15
2 ∕2
90 80 16 721 810 113 20,59 10 0,286 125 10 82 108 61 16
110 100 16 721 810 114 28,98 10 0,478 150 11 102 131 72 18
125 125 16 721 810 115 57,52 5 0,607 170 11 117 148 80 19
5 140 125 16 721 810 116 61,49 6 0,804 188 11 132 165 87 20
160 150 16 721 810 117 69,34 2 1,226 213 11 152 188 97 22
200 200 10 721 810 119 141,79 2 1,593 250 12 192 224 118 30
225 200 10 721 810 120 168,88 2 1,878 274 12 217 248 131 31
250 250 10 721 810 121 274,35 1 2,175 303 9 240 274 140 23
280 250 10 721 810 122 380,29 1 3,170 329 13 270 308 158 30
315 300 6 721 810 123 403,67 1 4,891 379 17 302 346 180 35
91
