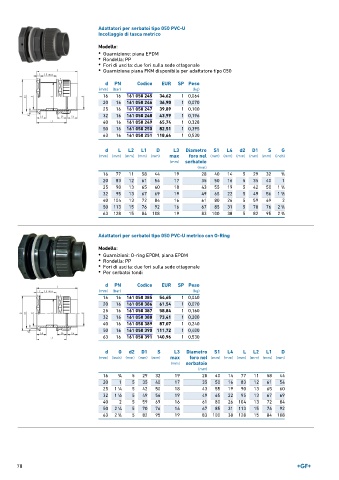

Page 78 - GEORGFISCHER - LISTINO 896

Adattatori per serbatoi tipo 050 PVC-U
Incollaggio di tasca metrico

Modello:
• Guarnizione: piana EPDM
• Rondella: PP
• Fori di uscita: due fori sulla sede ottagonale
• Guarnizione piana FKM disponibile per adattatore tipo 050

d PN Codice EUR SP Peso
(mm) (bar) (kg)
16 16 161 050 245 34,62 1 0,064
20 16 161 050 246 36,90 1 0,070
25 16 161 050 247 39,89 1 0,100
32 16 161 050 248 43,99 1 0,196
40 16 161 050 249 65,74 1 0,328
50 16 161 050 250 82,51 1 0,395
63 16 161 050 251 118,64 1 0,530

d L L2 L1 D L3 Diametro S1 L4 d2 D1 S G
(mm) (mm) (mm) (mm) (mm) max foro nel (mm) (mm) (mm) (mm) (mm) (inch)
(mm) serbatoio
(mm)
16 77 11 58 44 19 28 40 14 5 29 32 3 ∕4
20 83 12 61 54 17 35 50 16 5 35 40 1
25 90 13 65 60 18 43 55 19 5 42 50 1 ∕4
1
32 95 13 67 69 19 49 65 22 5 49 56 1 ∕2
1
40 104 13 72 84 16 61 80 26 5 59 69 2
50 113 15 76 92 16 67 85 31 5 70 76 2 ∕4
1
63 128 15 84 108 19 83 100 38 5 82 95 2 ∕4
3

Adattatori per serbatoi tipo 050 PVC-U metrico con O-Ring

Modello:
• Guarnizioni: O-ring EPDM, piana EPDM
• Rondella: PP
• Fori di uscita: due fori sulla sede ottagonale
• Per serbatoi tondi

d PN Codice EUR SP Peso
(mm) (bar) (kg)
16 16 161 050 385 54,65 1 0,040
20 16 161 050 386 61,54 1 0,070
25 16 161 050 387 58,84 1 0,160
32 16 161 050 388 73,41 1 0,200
40 16 161 050 389 87,07 1 0,240
50 16 161 050 390 111,72 1 0,400
63 16 161 050 391 140,96 1 0,530

d G d2 D1 S L3 Diametro S1 L4 L L2 L1 D
(mm) (inch) (mm) (mm) (mm) max foro nel (mm) (mm) (mm) (mm) (mm) (mm)
(mm) serbatoio
(mm)
16 3 ∕4 5 29 32 19 28 40 14 77 11 58 44
20 1 5 35 40 17 35 50 16 83 12 61 54
25 1 ∕4 5 42 50 18 43 55 19 90 13 65 60
1
1
32 1 ∕2 5 49 56 19 49 65 22 95 13 67 69
40 2 5 59 69 16 61 80 26 104 13 72 84
50 2 ∕4 5 70 76 16 67 85 31 113 15 76 92
1
63 2 ∕4 5 82 95 19 83 100 38 128 15 84 108
3

78
