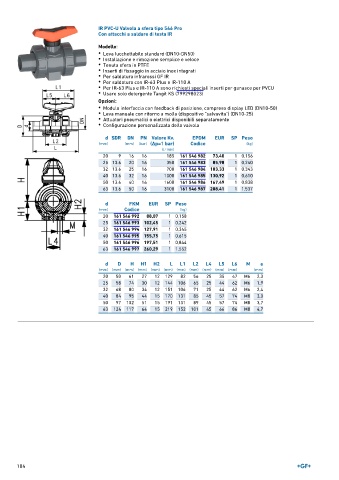

Page 104 - GEORGFISCHER - LISTINO 896

IR PVC-U Valvola a sfera tipo 546 Pro
Con attacchi a saldare di testa IR

Modello:
• Leva lucchettabile standard (DN10-DN50)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Per saldatura infrarossi GF IR
• Per saldatura con IR-63 Plus e IR-110 A
• Per IR-63 Plus e IR-110 A sono richiesti speciali inserti per ganasce per PVCU
• Usare solo detergente Tangit KS (799298023)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d SDR DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 9 16 16 185 161 546 982 73,40 1 0,156
25 13.6 20 16 350 161 546 983 85,98 1 0,240
32 13.6 25 16 700 161 546 984 103,33 1 0,343
40 13.6 32 16 1000 161 546 985 130,92 1 0,610
50 13.6 40 16 1600 161 546 986 167,49 1 0,838
63 13.6 50 16 3100 161 546 987 208,41 1 1,537

d FKM EUR SP Peso
(mm) Codice (kg)
20 161 546 992 88,07 1 0,158
25 161 546 993 102,45 1 0,242
32 161 546 994 127,91 1 0,345
40 161 546 995 155,75 1 0,615
50 161 546 996 197,51 1 0,844
63 161 546 997 260,29 1 1,552

d D H H1 H2 L L1 L2 L4 L5 L6 M e
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 50 61 27 12 129 82 56 25 35 47 M6 2,3
25 58 74 30 12 144 106 65 25 44 62 M6 1,9
32 68 80 34 12 151 106 71 25 44 62 M6 2,4
40 84 95 44 15 170 131 85 45 57 74 M8 3,0
50 97 102 51 15 191 131 89 45 57 74 M8 3,7
63 124 117 64 15 219 152 101 45 66 86 M8 4,7
