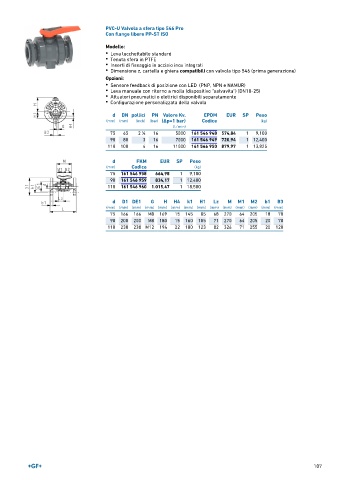

Page 107 - GEORGFISCHER - LISTINO 896

PVC-U Valvola a sfera tipo 546 Pro
Con flange libere PP-ST ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 2 ∕2 16 5000 161 546 948 574,84 1 9,100
1
90 80 3 16 7000 161 546 949 720,94 1 12,400
110 100 4 16 11000 161 546 950 879,97 1 13,825

d FKM EUR SP Peso
(mm) Codice (kg)
75 161 546 958 664,98 1 9,100
90 161 546 959 834,17 1 12,400
110 161 546 960 1.015,47 1 18,500

d D1 DE1 G H H4 k1 H1 Lz M M1 M2 b1 B3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 166 166 M8 169 15 145 85 68 270 64 205 18 70
90 200 200 M8 180 15 160 105 71 270 64 205 20 70
110 238 238 M12 194 22 180 123 82 326 71 255 20 120
