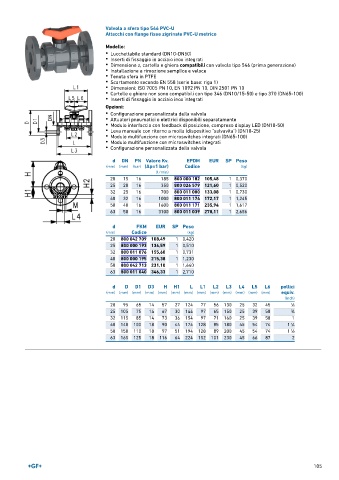

Valvola a sfera tipo 546 PVC-U
Attacchi con flange fisse zigrinate PVC-U metrico

Modello:
• Lucchettabile standard (DN10-DN50)
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Scartamento secondo EN 558 (serie base: riga 1)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
• Cartelle e ghiere non sono compatibili con tipo 346 (DN10/15-50) e tipo 370 (DN65-100)
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Configurazione personalizzata della valvola
• Attuatori pneumatici o elettrici disponibili separatamente
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Modulo multifunzione con microswitches integrati (DN65-100)
• Modulo multifunzione con microswitches integrati
• Configurazione personalizzata della valvola

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 16 185 800 000 182 105,48 1 0,370
25 20 16 350 800 026 579 121,60 1 0,520
32 25 16 700 800 011 080 133,08 1 0,730
40 32 16 1000 800 011 174 172,17 1 1,245
50 40 16 1600 800 011 171 235,94 1 1,617
63 50 16 3100 800 011 039 278,11 1 2,656

d FKM EUR SP Peso
(mm) Codice (kg)
20 800 042 709 108,49 1 0,420
25 800 000 193 136,59 1 0,510
32 800 011 076 155,60 1 0,731
40 800 000 195 215,38 1 1,230
50 800 042 713 231,10 1 1,640
63 800 011 040 346,33 1 2,710

d D D1 D3 H H1 L L1 L2 L3 L4 L5 L6 pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
20 95 65 14 57 27 124 77 56 130 25 32 45 1 ∕2
25 105 75 14 67 30 144 97 65 150 25 39 58 3 ∕4
32 115 85 14 73 36 154 97 71 160 25 39 58 1
40 140 100 18 90 44 174 128 85 180 45 54 74 1 ∕4
1
50 150 110 18 97 51 194 128 89 200 45 54 74 1 ∕2
1
63 165 125 18 116 64 224 152 101 230 45 66 87 2
