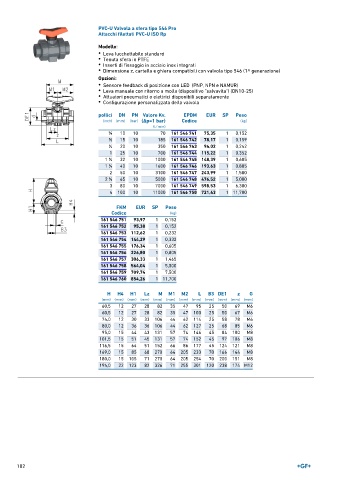

PVC-U Valvola a sfera tipo 546 Pro
Attacchi filettati PVC-U ISO Rp

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 10 10 70 161 546 741 75,35 1 0,152
1 15 10 185 161 546 742 78,17 1 0,159
∕2
3 ∕4 20 10 350 161 546 743 94,02 1 0,242
1 25 10 700 161 546 744 115,22 1 0,352
1
1 ∕4 32 10 1000 161 546 745 148,39 1 0,605
1 40 10 1600 161 546 746 193,63 1 0,805
1 ∕2
2 50 10 3100 161 546 747 243,99 1 1,580
1 65 10 5000 161 546 748 476,52 1 5,000
2 ∕2
3 80 10 7000 161 546 749 598,53 1 6,300
4 100 10 11000 161 546 750 721,43 1 11,700

FKM EUR SP Peso
Codice (kg)
161 546 751 93,97 1 0,152
161 546 752 95,38 1 0,152
161 546 753 112,62 1 0,232
161 546 754 144,29 1 0,332
161 546 755 176,34 1 0,605
161 546 756 226,80 1 0,805
161 546 757 306,33 1 1,465
161 546 758 564,04 1 5,000
161 546 759 709,74 1 7,500
161 546 760 854,26 1 11,700

H H4 H1 Lz M M1 M2 L B3 DE1 z G
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
60,5 12 27 28 82 35 47 95 25 50 69 M6
60,5 12 27 28 82 35 47 100 25 50 67 M6
74,0 12 30 33 106 44 62 114 25 58 78 M6
80,0 12 36 36 106 44 62 127 25 68 85 M6
95,0 15 44 43 131 57 74 146 45 84 100 M8
101,5 15 51 45 131 57 74 152 45 97 106 M8
116,5 15 64 51 152 66 86 177 45 124 121 M8
169,0 15 85 68 270 64 205 233 70 166 144 M8
180,0 15 105 71 270 64 205 254 70 200 151 M8
194,0 22 123 82 326 71 255 301 120 238 174 M12
