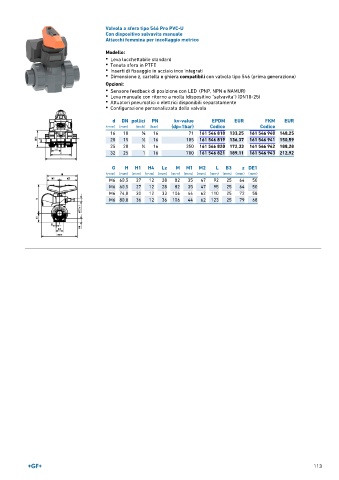

Page 113 - GEORGFISCHER - LISTINO 896

Valvola a sfera tipo 546 Pro PVC-U
Con dispositivo salvavita manuale
Attacchi femmina per incollaggio metrico

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN kv-value EPDM EUR FKM EUR
(mm) (mm) (inch) (bar) (dp=1bar) Codice Codice
16 10 3 ∕8 16 71 161 546 818 133,25 161 546 940 148,25
20 15 1 ∕2 16 185 161 546 819 136,37 161 546 941 150,59
25 20 3 ∕4 16 350 161 546 820 172,33 161 546 942 188,28
32 25 1 16 700 161 546 821 189,11 161 546 943 212,92

G H H1 H4 Lz M M1 M2 L B3 z DE1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
M6 60,5 27 12 28 82 35 47 92 25 64 50
M6 60,5 27 12 28 82 35 47 95 25 64 50
M6 74,0 30 12 33 106 44 62 110 25 72 58
M6 80,0 36 12 36 106 44 62 123 25 79 68

113
