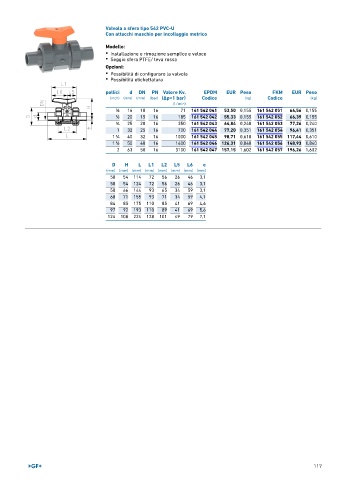

Page 117 - GEORGFISCHER - LISTINO 896

Valvola a sfera tipo 542 PVC-U
Con attacchi maschio per incollaggio metrico

Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PTFE/ leva rossa

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

pollici d DN PN Valore Kv. EPDM EUR Peso FKM EUR Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
3 ∕8 16 10 16 71 161 542 041 53,50 0,155 161 542 051 64,56 0,155
1 20 15 16 185 161 542 042 55,33 0,155 161 542 052 66,39 0,155
∕2
3 ∕4 25 20 16 350 161 542 043 64,84 0,240 161 542 053 77,26 0,240
1 32 25 16 700 161 542 044 77,20 0,351 161 542 054 96,41 0,351
1
1 ∕4 40 32 16 1000 161 542 045 98,71 0,610 161 542 055 117,44 0,610
1 50 40 16 1600 161 542 046 126,31 0,840 161 542 056 148,93 0,840
1 ∕2
2 63 50 16 3100 161 542 047 157,15 1,602 161 542 057 196,26 1,602
D H L L1 L2 L5 L6 e
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 54 114 72 56 26 46 3,1
50 54 124 72 56 26 46 3,1
58 66 144 93 65 34 59 3,1
68 71 155 93 71 34 59 4,1
84 85 175 110 85 41 69 4,6
97 92 193 110 89 41 69 5,6
124 108 224 128 101 49 79 7,1

117
