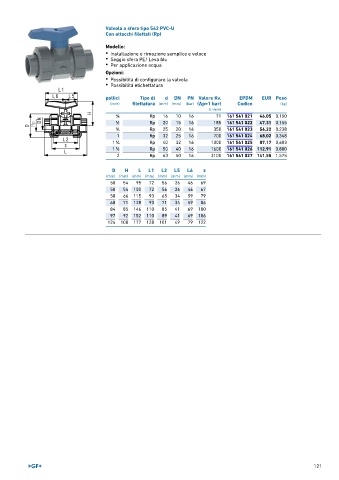

Page 121 - GEORGFISCHER - LISTINO 896

Valvola a sfera tipo 542 PVC-U
Con attacchi filettati (Rp)

Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PE/ Leva blu
• Per applicazione acqua

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

pollici Tipo di d DN PN Valore Kv. EPDM EUR Peso
(inch) filettatura (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 Rp 16 10 16 71 161 541 021 46,05 0,150
1 Rp 20 15 16 185 161 541 022 47,31 0,155
∕2
3 ∕4 Rp 25 20 16 350 161 541 023 56,22 0,238
1 Rp 32 25 16 700 161 541 024 68,02 0,348
1
1 ∕4 Rp 40 32 16 1000 161 541 025 87,17 0,603
1 Rp 50 40 16 1600 161 541 026 112,91 0,800
1 ∕2
2 Rp 63 50 16 3100 161 541 027 141,55 1,575
D H L L1 L2 L5 L6 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 54 95 72 56 26 46 69
50 54 100 72 56 26 46 67
58 66 115 93 65 34 59 79
68 71 128 93 71 34 59 86
84 85 146 110 85 41 69 100
97 92 152 110 89 41 69 106
124 108 177 128 101 49 79 122
