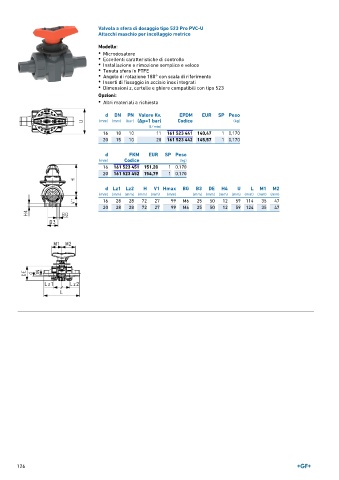

Page 126 - GEORGFISCHER - LISTINO 896
P. 126
Valvola a sfera di dosaggio tipo 523 Pro PVC-U
Attacchi maschio per incollaggio metrico
Modello:
• Microdosatore
• Eccellenti caratteristiche di controllo
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Angolo di rotazione 180° con scala di riferimento
• Inserti di fissaggio in acciaio inox integrati
• Dimensioni z, cartelle e ghiere compatibili con tipo 523
Opzioni:
• Altri materiali a richiesta
d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 11 161 523 441 140,47 1 0,170
20 15 10 20 161 523 442 145,57 1 0,170
d FKM EUR SP Peso
(mm) Codice (kg)
16 161 523 451 151,20 1 0,170
20 161 523 452 154,79 1 0,170
d Lz1 Lz2 H V1 Hmax BG B3 DE H4 U L M1 M2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 28 28 72 27 99 M6 25 50 12 59 114 35 47
20 28 28 72 27 99 M6 25 50 12 59 124 35 47
126
