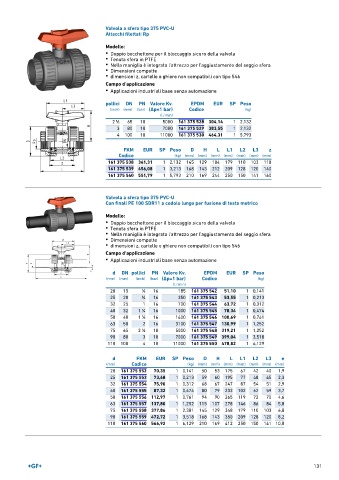

P. 131
Valvola a sfera tipo 375 PVC-U
Attacchi filettati Rp
Modello:
• Doppio bocchettone per il bloccaggio sicuro della valvola
• Tenuta sfera in PTFE
• Nella maniglia è integrato l'attrezzo per l'aggiustamento del seggio sfera
• Dimensioni compatte
• dimensioni z, cartelle e ghiere non compatibili con tipo 546
Campo d'applicazione
• Applicazioni industriali base senza automazione
pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
1
2 ∕2 65 10 5000 161 375 528 304,14 1 2,132
3 80 10 7000 161 375 529 383,55 1 2,132
4 100 10 11000 161 375 530 464,31 1 5,793
FKM EUR SP Peso D H L L1 L2 L3 z
Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
161 375 538 361,31 1 2,132 145 129 184 179 110 103 118
161 375 539 456,08 1 3,213 168 143 212 209 128 120 140
161 375 540 551,79 1 5,793 210 169 244 250 150 141 160
Valvola a sfera tipo 375 PVC-U
Con finali PE 100 SDR11 a codolo lungo per fusione di testa metrico
Modello:
• Doppio bocchettone per il bloccaggio sicuro della valvola
• Tenuta sfera in PTFE
• Nella maniglia è integrato l'attrezzo per l'aggiustamento del seggio sfera
• Dimensioni compatte
• dimensioni z, cartelle e ghiere non compatibili con tipo 546
Campo d'applicazione
• Applicazioni industriali base senza automazione
d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 16 185 161 375 542 51,10 1 0,141
25 20 3 ∕4 16 350 161 375 543 53,55 1 0,213
32 25 1 16 700 161 375 544 63,72 1 0,312
40 32 1 ∕4 16 1000 161 375 545 78,34 1 0,474
1
1
50 40 1 ∕2 16 1600 161 375 546 100,69 1 0,761
63 50 2 16 3100 161 375 547 130,99 1 1,252
75 65 2 ∕2 10 5000 161 375 548 319,21 1 1,252
1
90 80 3 10 7000 161 375 549 399,04 1 3,518
110 100 4 10 11000 161 375 550 478,82 1 6,129
d FKM EUR SP Peso D H L L1 L2 L3 e
(mm) Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 161 375 552 70,35 1 0,141 50 53 175 67 42 40 1,9
25 161 375 553 73,68 1 0,213 59 60 195 77 48 45 2,3
32 161 375 554 75,90 1 0,312 68 67 247 87 54 51 2,9
40 161 375 555 87,32 1 0,474 80 79 233 102 62 59 3,7
50 161 375 556 112,97 1 0,761 94 90 265 119 72 70 4,6
63 161 375 557 137,80 1 1,252 115 107 278 146 86 84 5,8
75 161 375 558 377,86 1 2,381 145 129 348 179 110 103 6,8
90 161 375 559 472,72 1 3,518 168 143 350 209 128 120 8,2
110 161 375 560 566,92 1 6,129 210 169 412 250 150 141 10,0
