Page 127 - GEORGFISCHER - LISTINO 896
P. 127

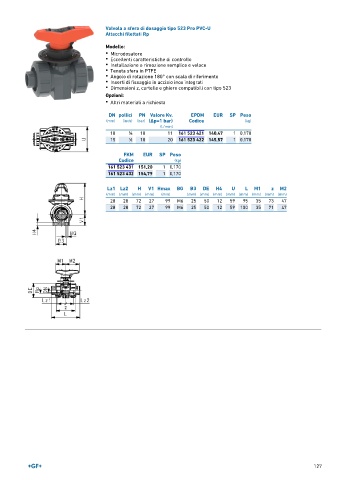

Valvola a sfera di dosaggio tipo 523 Pro PVC-U
Attacchi filettati Rp
Modello:
• Microdosatore
• Eccellenti caratteristiche di controllo
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Angolo di rotazione 180° con scala di riferimento
• Inserti di fissaggio in acciaio inox integrati
• Dimensioni z, cartelle e ghiere compatibili con tipo 523
Opzioni:
• Altri materiali a richiesta
DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
10 3 ∕8 10 11 161 523 421 140,47 1 0,170
15 1 ∕2 10 20 161 523 422 145,57 1 0,170
FKM EUR SP Peso
Codice (kg)
161 523 431 151,20 1 0,170
161 523 432 154,79 1 0,170
Lz1 Lz2 H V1 Hmax BG B3 DE H4 U L M1 z M2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
28 28 72 27 99 M6 25 50 12 59 95 35 73 47
28 28 72 27 99 M6 25 50 12 59 100 35 71 47
127
