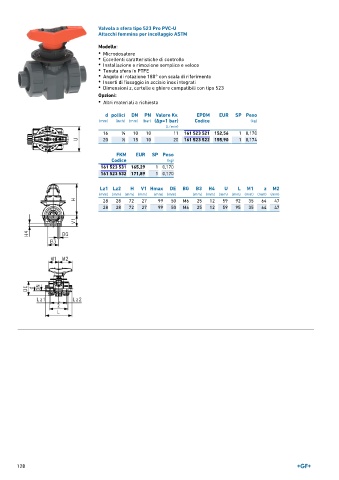

Page 128 - GEORGFISCHER - LISTINO 896

Valvola a sfera tipo 523 Pro PVC-U
Attacchi femmina per incollaggio ASTM

Modello:
• Microdosatore
• Eccellenti caratteristiche di controllo
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Angolo di rotazione 180° con scala di riferimento
• Inserti di fissaggio in acciaio inox integrati
• Dimensioni z, cartelle e ghiere compatibili con tipo 523

Opzioni:
• Altri materiali a richiesta

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 3 ∕8 10 10 11 161 523 521 152,56 1 0,170
20 1 ∕2 15 10 20 161 523 522 155,90 1 0,174

FKM EUR SP Peso
Codice (kg)
161 523 531 165,29 1 0,170
161 523 532 171,89 1 0,170

Lz1 Lz2 H V1 Hmax DE BG B3 H4 U L M1 z M2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
28 28 72 27 99 50 M6 25 12 59 92 35 64 47
28 28 72 27 99 50 M6 25 12 59 95 35 64 47

128
