P. 129

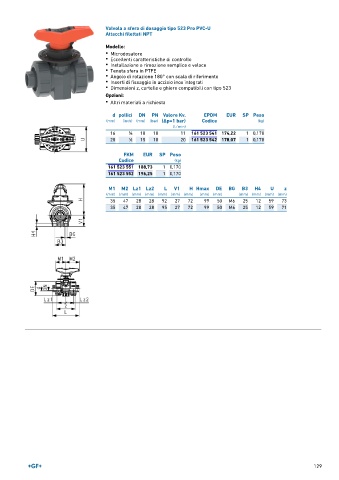

Valvola a sfera di dosaggio tipo 523 Pro PVC-U
Attacchi filettati NPT
Modello:
• Microdosatore
• Eccellenti caratteristiche di controllo
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Angolo di rotazione 180° con scala di riferimento
• Inserti di fissaggio in acciaio inox integrati
• Dimensioni z, cartelle e ghiere compatibili con tipo 523
Opzioni:
• Altri materiali a richiesta
d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 3 ∕8 10 10 11 161 523 541 174,22 1 0,170
20 1 ∕2 15 10 20 161 523 542 178,07 1 0,170
FKM EUR SP Peso
Codice (kg)
161 523 551 188,73 1 0,170
161 523 552 196,25 1 0,170
M1 M2 Lz1 Lz2 L V1 H Hmax DE BG B3 H4 U z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
35 47 28 28 92 27 72 99 50 M6 25 12 59 73
35 47 28 28 95 27 72 99 50 M6 25 12 59 71
129
