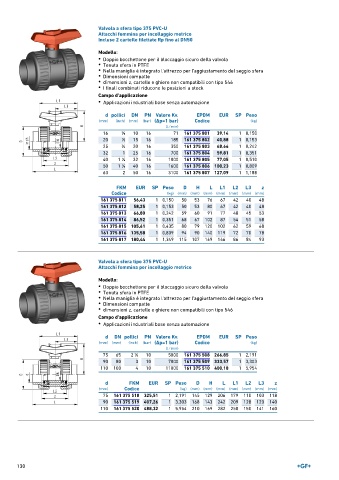

Page 130 - GEORGFISCHER - LISTINO 896
P. 130
Valvola a sfera tipo 375 PVC-U
Attacchi femmina per incollaggio metrico
Incluse 2 cartelle filettate Rp fino al DN50
Modello:
• Doppio bocchettone per il bloccaggio sicuro della valvola
• Tenuta sfera in PTFE
• Nella maniglia è integrato l'attrezzo per l'aggiustamento del seggio sfera
• Dimensioni compatte
• dimensioni z, cartelle e ghiere non compatibili con tipo 546
• I finali combinati riducono le posizioni a stock
Campo d'applicazione
• Applicazioni industriali base senza automazione
d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 3 ∕8 10 16 71 161 375 801 39,14 1 0,150
20 1 ∕2 15 16 185 161 375 802 40,88 1 0,153
25 3 ∕4 20 16 350 161 375 803 48,66 1 0,242
32 1 25 16 700 161 375 804 59,81 1 0,351
40 1 ∕4 32 16 1000 161 375 805 77,05 1 0,510
1
50 1 ∕2 40 16 1600 161 375 806 100,23 1 0,809
1
63 2 50 16 3100 161 375 807 127,09 1 1,188
FKM EUR SP Peso D H L L1 L2 L3 z
Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
161 375 811 56,43 1 0,150 50 53 76 67 42 40 48
161 375 812 58,25 1 0,153 50 53 80 67 42 40 48
161 375 813 66,80 1 0,242 59 60 91 77 48 45 53
161 375 814 86,52 1 0,351 68 67 102 87 54 51 58
161 375 815 105,61 1 0,435 80 79 120 102 62 59 68
161 375 816 135,58 1 0,809 94 90 140 119 72 70 78
161 375 817 180,44 1 1,349 115 107 169 146 86 84 93
Valvola a sfera tipo 375 PVC-U
Attacchi femmina per incollaggio metrico
Modello:
• Doppio bocchettone per il bloccaggio sicuro della valvola
• Tenuta sfera in PTFE
• Nella maniglia è integrato l'attrezzo per l'aggiustamento del seggio sfera
• Dimensioni compatte
• dimensioni z, cartelle e ghiere non compatibili con tipo 546
Campo d'applicazione
• Applicazioni industriali base senza automazione
d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 2 ∕2 10 5000 161 375 508 266,85 1 2,191
1
90 80 3 10 7000 161 375 509 333,57 1 3,303
110 100 4 10 11000 161 375 510 400,18 1 5,954
d FKM EUR SP Peso D H L L1 L2 L3 z
(mm) Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 161 375 518 325,51 1 2,191 145 129 206 179 110 103 118
90 161 375 519 407,26 1 3,303 168 143 242 209 128 120 140
110 161 375 520 488,32 1 5,954 210 169 282 250 150 141 160
