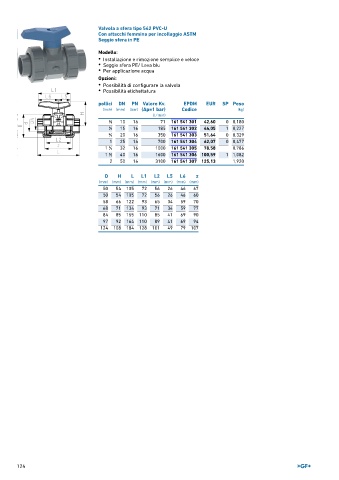

Page 124 - GEORGFISCHER - LISTINO 896

Valvola a sfera tipo 542 PVC-U
Con attacchi femmina per incollaggio ASTM
Seggio sfera in PE

Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PE/ Leva blu
• Per applicazione acqua

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 10 16 71 161 541 301 42,60 0 0,180
1 15 16 185 161 541 302 44,05 1 0,227
∕2
3 ∕4 20 16 350 161 541 303 51,64 0 0,329
1 25 16 700 161 541 304 62,07 0 0,477
1
1 ∕4 32 16 1000 161 541 305 78,58 0,786
1 40 16 1600 161 541 306 100,59 1 1,082
1 ∕2
2 50 16 3100 161 541 307 125,13 1,920
D H L L1 L2 L5 L6 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 54 105 72 56 26 46 67
50 54 105 72 56 26 46 60
58 66 122 93 65 34 59 70
68 71 134 93 71 34 59 77
84 85 155 110 85 41 69 90
97 92 164 110 89 41 69 94
124 108 184 128 101 49 79 107
