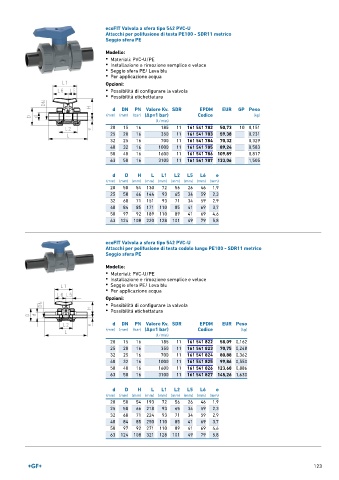

Page 123 - GEORGFISCHER - LISTINO 896
P. 123
ecoFIT Valvola a sfera tipo 542 PVC-U
Attacchi per polifusione di testa PE100 - SDR11 metrico
Seggio sfera PE
Modello:
• Materiali: PVC-U/PE
• Installazione e rimozione semplice e veloce
• Seggio sfera PE/ Leva blu
• Per applicazione acqua
Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura
d DN PN Valore Kv. SDR EPDM EUR GP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 16 185 11 161 541 782 50,73 10 0,151
25 20 16 350 11 161 541 783 59,38 0,231
32 25 16 700 11 161 541 784 70,32 0,329
40 32 16 1000 11 161 541 785 89,24 0,583
50 40 16 1600 11 161 541 786 109,89 0,817
63 50 16 3100 11 161 541 787 133,06 1,505
d D H L L1 L2 L5 L6 e
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 50 54 130 72 56 26 46 1,9
25 58 66 144 93 65 34 59 2,3
32 68 71 151 93 71 34 59 2,9
40 84 85 171 110 85 41 69 3,7
50 97 92 189 110 89 41 69 4,6
63 124 108 220 128 101 49 79 5,8
ecoFIT Valvola a sfera tipo 542 PVC-U
Attacchi per polifusione di testa codolo lungo PE100 - SDR11 metrico
Seggio sfera PE
Modello:
• Materiali: PVC-U/PE
• Installazione e rimozione semplice e veloce
• Seggio sfera PE/ Leva blu
• Per applicazione acqua
Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura
d DN PN Valore Kv. SDR EPDM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 16 185 11 161 541 822 58,09 0,162
25 20 16 350 11 161 541 823 70,75 0,248
32 25 16 700 11 161 541 824 80,88 0,362
40 32 16 1000 11 161 541 825 99,86 0,550
50 40 16 1600 11 161 541 826 123,68 0,886
63 50 16 3100 11 161 541 827 145,26 1,630
d D H L L1 L2 L5 L6 e
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 50 54 193 72 56 26 46 1,9
25 58 66 218 93 65 34 59 2,3
32 68 71 224 93 71 34 59 2,9
40 84 85 250 110 85 41 69 3,7
50 97 92 271 110 89 41 69 4,6
63 124 108 321 128 101 49 79 5,8
123
