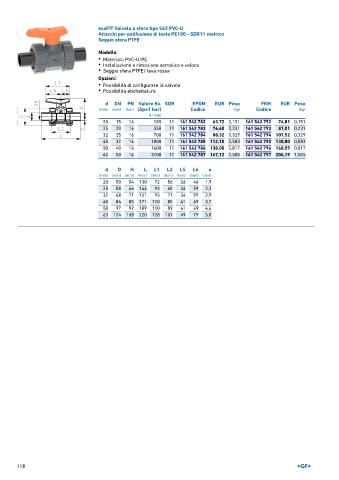

Page 118 - GEORGFISCHER - LISTINO 896

ecoFIT Valvola a sfera tipo 542 PVC-U
Attacchi per polifusione di testa PE100 - SDR11 metrico
Seggio sfera PTFE

Modello:
• Materiali: PVC-U/PE
• Installazione e rimozione semplice e veloce
• Seggio sfera PTFE/ leva rossa

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

d DN PN Valore Kv. SDR EPDM EUR Peso FKM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
20 15 16 185 11 161 542 782 63,72 0,151 161 542 792 74,81 0,151
25 20 16 350 11 161 542 783 74,60 0,231 161 542 793 87,01 0,231
32 25 16 700 11 161 542 784 88,32 0,329 161 542 794 107,52 0,329
40 32 16 1000 11 161 542 785 112,10 0,583 161 542 795 130,80 0,583
50 40 16 1600 11 161 542 786 138,00 0,817 161 542 796 160,59 0,817
63 50 16 3100 11 161 542 787 167,12 1,505 161 542 797 206,19 1,505

d D H L L1 L2 L5 L6 e
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 50 54 130 72 56 26 46 1,9
25 58 66 144 93 65 34 59 2,3
32 68 71 151 93 71 34 59 2,9
40 84 85 171 110 85 41 69 3,7
50 97 92 189 110 89 41 69 4,6
63 124 108 220 128 101 49 79 5,8

118
