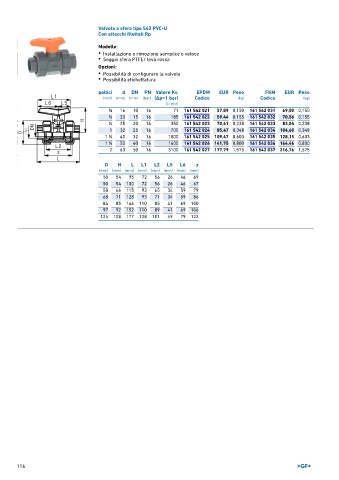

Page 116 - GEORGFISCHER - LISTINO 896

Valvola a sfera tipo 542 PVC-U
Con attacchi filettati Rp

Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PTFE/ leva rossa

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

pollici d DN PN Valore Kv. EPDM EUR Peso FKM EUR Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
3 ∕8 16 10 16 71 161 542 021 57,89 0,150 161 542 031 69,00 0,150
1 20 15 16 185 161 542 022 59,44 0,155 161 542 032 70,56 0,155
∕2
3 ∕4 25 20 16 350 161 542 023 70,61 0,238 161 542 033 83,04 0,238
1 32 25 16 700 161 542 024 85,47 0,348 161 542 034 104,60 0,348
1
1 ∕4 40 32 16 1000 161 542 025 109,47 0,603 161 542 035 128,15 0,603
1 50 40 16 1600 161 542 026 141,75 0,800 161 542 036 164,46 0,800
1 ∕2
2 63 50 16 3100 161 542 027 177,79 1,575 161 542 037 216,76 1,575
D H L L1 L2 L5 L6 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 54 95 72 56 26 46 69
50 54 100 72 56 26 46 67
58 66 115 93 65 34 59 79
68 71 128 93 71 34 59 86
84 85 146 110 85 41 69 100
97 92 152 110 89 41 69 106
124 108 177 128 101 49 79 122

116
