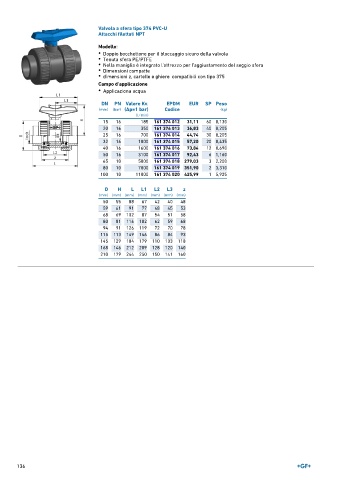

Page 136 - GEORGFISCHER - LISTINO 896

Valvola a sfera tipo 374 PVC-U
Attacchi filettati NPT

Modello:
• Doppio bocchettone per il bloccaggio sicuro della valvola
• Tenuta sfera PE/PTFE
• Nella maniglia è integrato l'attrezzo per l'aggiustamento del seggio sfera
• Dimensioni compatte
• dimensioni z, cartelle e ghiere compatibili con tipo 375

Campo d'applicazione
• Applicaziona acqua

DN PN Valore Kv. EPDM EUR SP Peso
(mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
15 16 185 161 374 012 31,11 60 0,130
20 16 350 161 374 013 36,83 40 0,205
25 16 700 161 374 014 44,74 30 0,205
32 16 1000 161 374 015 57,20 20 0,435
40 16 1600 161 374 016 73,84 12 0,690
50 16 3100 161 374 017 92,43 6 1,160
65 10 5000 161 374 018 279,03 3 2,200
80 10 7000 161 374 019 351,90 2 3,310
100 10 11000 161 374 020 425,99 1 5,925

D H L L1 L2 L3 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 55 88 67 42 40 48
59 61 91 77 48 45 53
68 69 102 87 54 51 58
80 81 116 102 62 59 68
94 91 126 119 72 70 78
115 113 149 146 86 84 93
145 129 184 179 110 103 118
168 146 212 209 128 120 140
210 179 244 250 150 141 160
