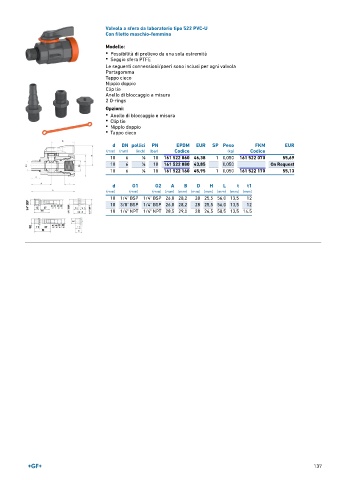

Page 137 - GEORGFISCHER - LISTINO 896

Valvola a sfera da laboratorio tipo 522 PVC-U
Con filetto maschio-femmina

Modello:
• Possibilità di prelievo da una sola estremità
• Seggio sfera PTFE

Le seguenti connessioni/paeri sono inclusi per ogni valvola
Portagomma
Tappo cieco
Nipplo doppio
Clip tie
Anello di bloccaggio e misura
2 O-rings

Opzioni:
• Anello di bloccaggio e misura
• Clip tie
• Nipplo doppio
• Tappo cieco

d DN pollici PN EPDM EUR SP Peso FKM EUR
(mm) (mm) (inch) (bar) Codice (kg) Codice
10 6 1 ∕8 10 161 522 060 46,38 1 0,050 161 522 070 55,69
10 6 1 ∕8 10 161 522 080 43,85 0,050 On Request
10 6 1 ∕8 10 161 522 160 45,95 1 0,050 161 522 170 55,13

d G1 G2 A B D H L t t1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
10 1/4" BSP 1/4" BSP 26,0 28,2 28 25,5 56,0 13,5 12
10 3/8" BSP 1/4" BSP 26,0 28,2 28 25,5 56,0 13,5 12
10 1/4" NPT 1/4" NPT 28,5 29,0 28 26,5 58,5 13,5 14.5
