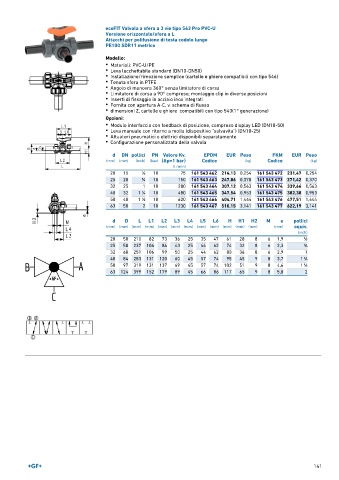

Page 141 - GEORGFISCHER - LISTINO 896

ecoFIT Valvola a sfera a 3 vie tipo 543 Pro PVC-U
Versione orizzontale/sfera a L
Attacchi per polifusione di testa codolo lungo
PE100 SDR11 metrico

Modello:
• Materiali: PVC-U/PE
• Leva lucchettabile standard (DN10-DN50)
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546)
• Tenuta sfera in PTFE
• Angolo di manovra 360° senza limitatore di corsa
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR Peso FKM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 75 161 543 462 214,13 0,254 161 543 472 231,47 0,254
25 20 3 ∕4 10 150 161 543 463 247,86 0,370 161 543 473 271,42 0,370
32 25 1 10 280 161 543 464 307,12 0,563 161 543 474 339,66 0,563
40 32 1 ∕4 10 480 161 543 465 347,54 0,953 161 543 475 382,38 0,953
1
50 40 1 ∕2 10 620 161 543 466 404,71 1,444 161 543 476 477,51 1,444
1
63 50 2 10 1230 161 543 467 510,15 3,141 161 543 477 622,19 3,141
d D L L1 L2 L3 L4 L5 L6 H H1 H2 M e pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
20 50 210 82 73 36 25 35 47 61 28 8 6 1,9 1 ∕2
25 58 237 106 86 43 25 44 62 74 32 8 6 2,3 3 ∕4
32 68 251 106 99 50 25 44 62 80 36 8 6 2,9 1
40 84 283 131 120 60 45 57 74 95 45 9 8 3,7 1 ∕4
1
50 97 319 131 137 69 45 57 74 102 51 9 8 4,6 1 ∕2
1
63 124 399 152 179 89 45 66 86 117 65 9 8 5,8 2
