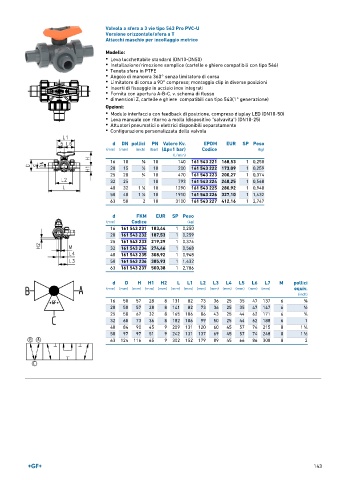

Page 143 - GEORGFISCHER - LISTINO 896

Valvola a sfera a 3 vie tipo 543 Pro PVC-U
Versione orizzontale/sfera a T
Attacchi maschio per incollaggio metrico

Modello:
• Leva lucchettabile standard (DN10-DN50)
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546)
• Tenuta sfera in PTFE
• Angolo di manovra 360° senza limitatore di corsa
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-B-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 140 161 543 221 168,53 1 0,250
20 15 1 ∕2 10 200 161 543 222 173,09 1 0,259
25 20 3 ∕4 10 470 161 543 223 200,27 1 0,374
32 25 10 793 161 543 224 248,25 1 0,568
40 32 1 ∕4 10 1290 161 543 225 280,92 1 0,948
1
50 40 1 ∕2 10 1910 161 543 226 327,10 1 1,432
1
63 50 2 10 3100 161 543 227 412,16 1 2,747
d FKM EUR SP Peso
(mm) Codice (kg)
16 161 543 231 183,44 1 0,250
20 161 543 232 187,53 1 0,259
25 161 543 233 219,29 1 0,374
32 161 543 234 274,46 1 0,568
40 161 543 235 308,92 1 0,948
50 161 543 236 385,93 1 1,432
63 161 543 237 500,38 1 2,786

d D H H1 H2 L L1 L2 L3 L4 L5 L6 L7 M pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 57 28 8 131 82 73 36 25 35 47 137 6 3 ∕8
20 50 57 28 8 141 82 73 36 25 35 47 147 6 1 ∕2
25 58 67 32 8 165 106 86 43 25 44 62 171 6 3 ∕4
32 68 73 36 8 182 106 99 50 25 44 62 188 6 1
40 84 90 45 9 209 131 120 60 45 57 74 215 8 1 ∕4
1
1
50 97 97 51 9 242 131 137 69 45 57 74 248 8 1 ∕2
63 124 116 65 9 302 152 179 89 45 66 86 308 8 2

143
