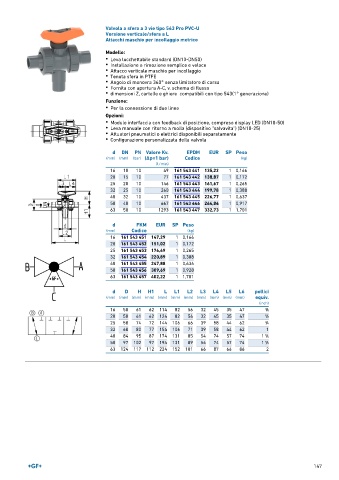

Page 147 - GEORGFISCHER - LISTINO 896

Valvola a sfera a 3 vie tipo 543 Pro PVC-U
Versione verticale/sfera a L
Attacchi maschio per incollaggio metrico

Modello:
• Leva lucchettabile standard (DN10-DN50)
• Installazione e rimozione semplice e veloce
• Attacco verticale maschio per incollaggio
• Tenuta sfera in PTFE
• Angolo di manovra 360° senza limitatore di corsa
• Fornita con apertura A-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Funzione:
• Per la connessione di due linee

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 49 161 543 441 135,22 1 0,166
20 15 10 77 161 543 442 138,87 1 0,172
25 20 10 146 161 543 443 161,67 1 0,265
32 25 10 260 161 543 444 199,78 1 0,388
40 32 10 437 161 543 445 226,77 1 0,637
50 40 10 667 161 543 446 264,84 1 0,917
63 50 10 1293 161 543 447 332,73 1 1,701

d FKM EUR SP Peso
(mm) Codice (kg)
16 161 543 451 147,29 1 0,166
20 161 543 452 151,02 1 0,172
25 161 543 453 176,49 1 0,265
32 161 543 454 220,89 1 0,388
40 161 543 455 247,88 1 0,636
50 161 543 456 309,69 1 0,928
63 161 543 457 402,22 1 1,701

d D H H1 L L1 L2 L3 L4 L5 L6 pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 61 62 114 82 56 32 45 35 47 3 ∕8
20 50 61 62 124 82 56 32 45 35 47 1 ∕2
25 58 74 72 144 106 66 39 58 44 62 3 ∕4
32 68 80 77 154 106 71 39 58 44 62 1
40 84 95 87 174 131 85 54 74 57 74 1 ∕4
1
50 97 102 97 194 131 89 54 74 57 74 1 ∕2
1
63 124 117 112 224 152 101 66 87 66 86 2

147
