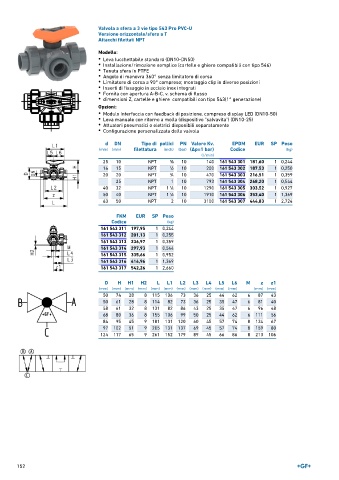

Page 152 - GEORGFISCHER - LISTINO 896

Valvola a sfera a 3 vie tipo 543 Pro PVC-U
Versione orizzontale/sfera a T
Attacchi filettati NPT

Modello:
• Leva lucchettabile standard (DN10-DN50)
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546)
• Tenuta sfera in PTFE
• Angolo di manovra 360° senza limitatore di corsa
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-B-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN Tipo di pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) filettatura (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
25 10 NPT 3 ∕8 10 140 161 543 301 181,60 1 0,244
16 15 NPT 1 ∕2 10 200 161 543 302 187,53 1 0,250
20 20 NPT 3 ∕4 10 470 161 543 303 216,51 1 0,359
25 NPT 1 10 793 161 543 304 268,20 1 0,544
40 32 NPT 1 ∕4 10 1290 161 543 305 303,52 1 0,927
1
50 40 NPT 1 ∕2 10 1910 161 543 306 353,40 1 1,369
1
63 50 NPT 2 10 3100 161 543 307 444,83 1 2,724
FKM EUR SP Peso
Codice (kg)
161 543 311 197,95 1 0,244
161 543 312 201,13 1 0,255
161 543 313 236,97 1 0,359
161 543 314 297,93 1 0,544
161 543 315 335,66 1 0,952
161 543 316 414,96 1 1,369
161 543 317 542,26 1 2,660

D H H1 H2 L L1 L2 L3 L4 L5 L6 M z z1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 74 28 8 115 106 73 36 25 44 62 6 87 43
50 61 28 8 114 82 73 36 25 35 47 6 81 40
58 61 32 8 131 82 86 43 25 35 47 6 96 48
68 80 36 8 155 106 99 50 25 44 62 6 111 56
84 95 45 9 181 131 120 60 45 57 74 8 134 67
97 102 51 9 205 131 137 69 45 57 74 8 159 80
124 117 65 9 261 152 179 89 45 66 86 8 213 106
