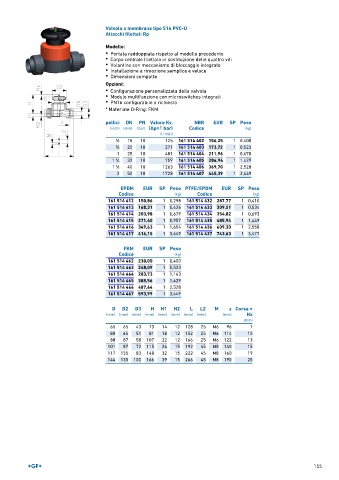

Page 155 - GEORGFISCHER - LISTINO 896

Valvola a membrana tipo 514 PVC-U
Attacchi filettati Rp

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati
• PN16 configurabile a richiesta

* Materiale O-Ring: FKM

pollici DN PN Valore Kv. NBR EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
1 ∕2 15 10 125 161 514 402 156,25 1 0,400
3 20 10 271 161 514 403 173,72 1 0,523
∕4
1 25 10 481 161 514 404 211,96 1 0,678
1 32 10 759 161 514 405 284,94 1 1,429
1 ∕4
1
1 ∕2 40 10 1263 161 514 406 369,70 1 2,528
2 50 10 1728 161 514 407 445,39 1 3,449
EPDM EUR SP Peso PTFE/EPDM EUR SP Peso
Codice (kg) Codice (kg)
161 514 412 150,86 1 0,298 161 514 432 287,77 1 0,410
161 514 413 168,31 1 0,426 161 514 433 309,51 1 0,534
161 514 414 203,98 1 0,679 161 514 434 354,82 1 0,693
161 514 415 271,40 1 0,957 161 514 435 485,94 1 1,449
161 514 416 349,63 1 1,654 161 514 436 609,30 1 2,558
161 514 417 416,15 1 3,449 161 514 437 743,63 1 3,477

FKM EUR SP Peso
Codice (kg)
161 514 462 230,00 1 0,400
161 514 463 248,09 1 0,523
161 514 464 283,73 1 1,163
161 514 465 388,56 1 1,429
161 514 466 487,64 1 2,528
161 514 467 593,99 1 3,449

D D2 D3 H H1 H2 L L2 M z Corsa =
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
65 65 43 73 14 12 128 25 M6 96 7
80 65 51 81 18 12 152 25 M6 114 10
88 87 58 107 22 12 166 25 M6 122 13
101 87 72 115 26 15 192 45 M8 140 15
117 135 83 148 32 15 222 45 M8 160 19
144 135 100 166 39 15 266 45 M8 190 25

155
