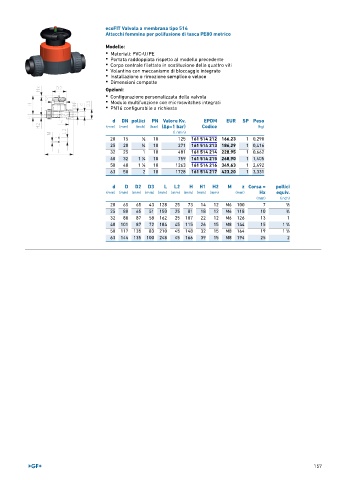

Page 157 - GEORGFISCHER - LISTINO 896

ecoFIT Valvola a membrana tipo 514
Attacchi femmina per polifusione di tasca PE80 metrico

Modello:
• Materiali: PVC-U/PE
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati
• PN16 configurabile a richiesta

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 125 161 514 212 166,23 1 0,290
25 20 3 ∕4 10 271 161 514 213 186,29 1 0,416
32 25 1 10 481 161 514 214 228,95 1 0,662
40 32 1 ∕4 10 759 161 514 215 268,90 1 1,405
1
50 40 1 ∕2 10 1263 161 514 216 349,63 1 2,492
1
63 50 2 10 1728 161 514 217 423,20 1 3,331
d D D2 D3 L L2 H H1 H2 M z Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 43 128 25 73 14 12 M6 100 7 1 ∕2
25 80 65 51 150 25 81 18 12 M6 118 10 3 ∕4
32 88 87 58 162 25 107 22 12 M6 126 13 1
40 101 87 72 184 45 115 26 15 M8 144 15 1 ∕4
1
50 117 135 83 210 45 148 32 15 M8 164 19 1 ∕2
1
63 144 135 100 248 45 166 39 15 M8 194 25 2
