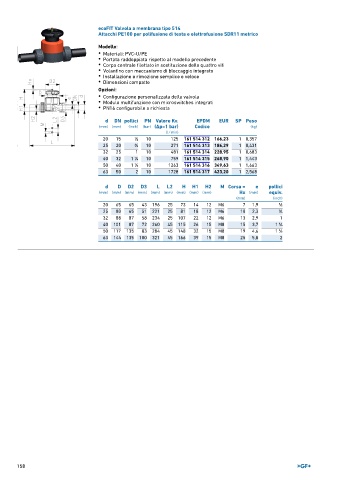

Page 158 - GEORGFISCHER - LISTINO 896

ecoFIT Valvola a membrana tipo 514
Attacchi PE100 per polifusione di testa e elettrofusione SDR11 metrico

Modello:
• Materiali: PVC-U/PE
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati
• PN16 configurabile a richiesta

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 125 161 514 312 166,23 1 0,357
25 20 3 ∕4 10 271 161 514 313 186,29 1 0,431
32 25 1 10 481 161 514 314 228,95 1 0,683
40 32 1 ∕4 10 759 161 514 315 268,90 1 1,443
1
50 40 1 ∕2 10 1263 161 514 316 349,63 1 1,663
1
63 50 2 10 1728 161 514 317 423,20 1 2,568
d D D2 D3 L L2 H H1 H2 M Corsa = e pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx (mm) equiv.
(mm) (inch)
20 65 65 43 196 25 73 14 12 M6 7 1,9 1 ∕2
25 80 65 51 221 25 81 18 12 M6 10 2,3 3 ∕4
32 88 87 58 234 25 107 22 12 M6 13 2,9 1
40 101 87 72 260 45 115 26 15 M8 15 3,7 1 ∕4
1
50 117 135 83 284 45 148 32 15 M8 19 4,6 1 ∕2
1
63 144 135 100 321 45 166 39 15 M8 25 5,8 2
