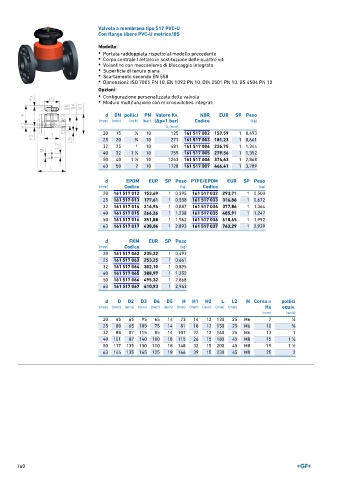

Page 160 - GEORGFISCHER - LISTINO 896

Valvola a membrana tipo 517 PVC-U
Con flange libere PVC-U metrico/BS

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Superficie di tenuta piana
• Scartamento secondo EN 558
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

d DN pollici PN Valore Kv. NBR EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 125 161 517 002 157,59 1 0,493
25 20 3 ∕4 10 271 161 517 003 181,23 1 0,661
32 25 1 10 481 161 517 004 226,75 1 1,344
40 32 1 ∕4 10 759 161 517 005 279,56 1 1,352
1
50 40 1 ∕2 10 1263 161 517 006 374,63 1 2,868
1
63 50 2 10 1728 161 517 007 466,41 1 3,789
d EPDM EUR SP Peso PTFE/EPDM EUR SP Peso
(mm) Codice (kg) Codice (kg)
20 161 517 012 153,69 1 0,395 161 517 032 293,71 1 0,503
25 161 517 013 177,61 1 0,558 161 517 033 316,86 1 0,672
32 161 517 014 216,94 1 0,887 161 517 034 377,86 1 1,364
40 161 517 015 266,26 1 1,238 161 517 035 485,91 1 1,247
50 161 517 016 351,88 1 1,962 161 517 036 618,65 1 1,992
63 161 517 017 438,06 1 2,893 161 517 037 763,29 1 2,939

d FKM EUR SP Peso
(mm) Codice (kg)
20 161 517 062 235,22 1 0,493
25 161 517 063 253,25 1 0,661
32 161 517 064 302,10 1 0,895
40 161 517 065 388,97 1 1,352
50 161 517 066 495,32 1 2,868
63 161 517 067 610,93 1 2,943

d D D2 D3 D4 D5 H H1 H2 L L2 M Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 95 65 14 73 14 12 130 25 M6 7 1 ∕2
25 80 65 105 75 14 81 18 12 150 25 M6 10 3 ∕4
32 88 87 115 85 14 107 22 12 160 25 M6 13 1
40 101 87 140 100 18 115 26 15 180 45 M8 15 1 ∕4
1
50 117 135 150 110 18 148 32 15 200 45 M8 19 1 ∕2
1
63 144 135 165 125 18 166 39 15 230 45 M8 25 2
