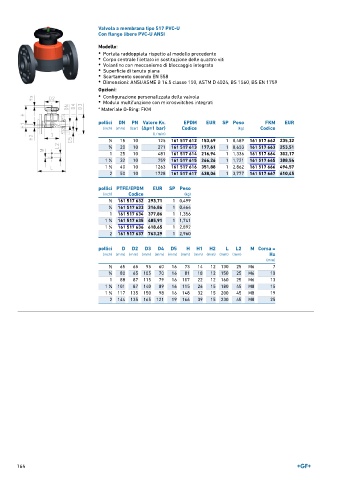

Page 164 - GEORGFISCHER - LISTINO 896

Valvola a membrana tipo 517 PVC-U
Con flange libere PVC-U ANSI

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Superficie di tenuta piana
• Scartamento secondo EN 558
• Dimensioni: ANSI/ASME B 16.5 classe 150, ASTM D 4024, BS 1560, BS EN 1759

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM

pollici DN PN Valore Kv. EPDM EUR SP Peso FKM EUR
(inch) (mm) (bar) (Δp=1 bar) Codice (kg) Codice
(l ⁄ min)
1 ∕2 15 10 125 161 517 612 153,69 1 0,489 161 517 662 235,32
3 20 10 271 161 517 613 177,61 1 0,653 161 517 663 253,51
∕4
1 25 10 481 161 517 614 216,94 1 1,336 161 517 664 302,17
1 32 10 759 161 517 615 266,26 1 1,721 161 517 665 388,54
1 ∕4
1
1 ∕2 40 10 1263 161 517 616 351,88 1 2,862 161 517 666 494,57
2 50 10 1728 161 517 617 438,06 1 3,777 161 517 667 610,45
pollici PTFE/EPDM EUR SP Peso
(inch) Codice (kg)
1 161 517 632 293,71 1 0,499
∕2
3 ∕4 161 517 633 316,86 1 0,664
1 161 517 634 377,86 1 1,356
1
1 ∕4 161 517 635 485,91 1 1,741
1 161 517 636 618,65 1 2,892
1 ∕2
2 161 517 637 763,29 1 2,960
pollici D D2 D3 D4 D5 H H1 H2 L L2 M Corsa =
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
1 ∕2 65 65 95 60 16 73 14 12 130 25 M6 7
3 80 65 105 70 16 81 18 12 150 25 M6 10
∕4
1 88 87 115 79 16 107 22 12 160 25 M6 13
1 101 87 140 89 16 115 26 15 180 45 M8 15
1 ∕4
1
1 ∕2 117 135 150 98 16 148 32 15 200 45 M8 19
2 144 135 165 121 19 166 39 15 230 45 M8 25

164
