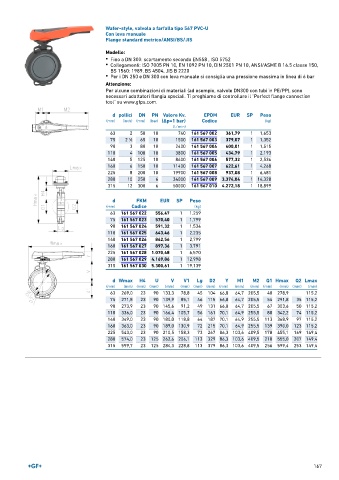

Page 167 - GEORGFISCHER - LISTINO 896

Wafer-style, valvola a farfalla tipo 567 PVC-U
Con leva manuale
Flange standard metrico/ANSI/BS/JIS

Modello:
• Fino a DN 300: scartamento secondo EN558 , ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
• Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 161 567 002 361,79 1 1,653
75 2 ∕2 65 10 1500 161 567 003 379,07 1 1,352
1
90 3 80 10 2400 161 567 004 400,01 1 1,515
110 4 100 10 3800 161 567 005 434,79 1 2,193
140 5 125 10 8600 161 567 006 577,32 1 2,536
160 6 150 10 11400 161 567 007 622,61 1 4,268
225 8 200 10 19900 161 567 008 937,08 1 6,481
280 10 250 6 34000 161 567 009 3.374,04 1 14,328
315 12 300 6 50000 161 567 010 4.272,18 1 18,899

d FKM EUR SP Peso
(mm) Codice (kg)
63 161 567 022 556,47 1 1,259
75 161 567 023 570,40 1 1,799
90 161 567 024 591,32 1 1,534
110 161 567 025 643,46 1 2,235
140 161 567 026 862,56 1 2,799
160 161 567 027 897,36 1 3,791
225 161 567 028 1.070,48 1 6,570
280 161 567 029 4.169,86 1 12,998
315 161 567 030 5.300,61 1 19,139

d Wmax H4 U V V1 Lg D2 Y M1 M2 Q1 Hmax Q2 Lmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 269,0 23 90 133,3 78,8 45 104 66,8 64,7 205,5 40 278,9 115,2
75 271,8 23 90 139,9 85,1 46 115 66,8 64,7 205,5 54 291,8 35 115,2
90 273,9 23 90 145,6 91,2 49 131 66,8 64,7 205,5 67 303,6 50 115,2
110 336,0 23 90 166,4 105,7 56 161 70,1 64,9 255,5 88 342,2 74 115,2
140 349,0 23 90 180,0 118,8 64 187 70,1 64,9 255,5 113 368,9 97 115,2
160 363,0 23 90 189,0 130,9 72 215 70,1 64,9 255,5 139 390,0 123 115,2
225 543,0 23 90 210,5 158,3 73 267 86,3 103,6 409,5 178 455,1 169 149,4
280 574,0 23 125 262,6 206,1 113 329 86,3 103,6 409,5 210 555,0 207 149,4
315 599,7 23 125 284,3 228,8 113 379 86,3 103,6 409,5 256 599,4 253 149,4

167
