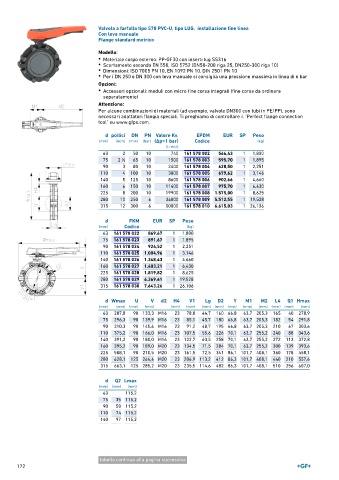

Page 172 - GEORGFISCHER - LISTINO 896

Valvola a farfalla tipo 578 PVC-U, tipo LUG, installazione fine linea
Con leva manuale
Flange standard metrico

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
• Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 161 578 002 566,43 1 1,800
75 2 ∕2 65 10 1500 161 578 003 595,70 1 1,895
1
90 3 80 10 2400 161 578 004 628,50 1 2,251
110 4 100 10 3800 161 578 005 679,62 1 3,146
140 5 125 10 8600 161 578 006 902,66 1 4,660
160 6 150 10 11400 161 578 007 975,70 1 6,430
225 8 200 10 19900 161 578 008 1.575,00 1 8,625
280 10 250 6 34000 161 578 009 5.512,55 1 19,528
315 12 300 6 50000 161 578 010 6.615,03 1 26,106

d FKM EUR SP Peso
(mm) Codice (kg)
63 161 578 022 869,67 1 1,800
75 161 578 023 891,67 1 1,895
90 161 578 024 924,52 1 2,251
110 161 578 025 1.004,96 1 3,146
140 161 578 026 1.348,43 1 4,660
160 161 578 027 1.403,21 1 6,430
225 161 578 028 1.819,82 1 8,625
280 161 578 029 6.369,41 1 19,528
315 161 578 030 7.643,26 1 26,106

d Wmax U V d2 H4 V1 Lg D2 Y M1 M2 L4 Q1 Hmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 287,8 90 133,3 M16 23 78,8 44,7 160 66,8 63,7 205,3 165 40 278,9
75 296,3 90 139,9 M16 23 85,1 45,7 180 66,8 63,7 205,3 182 54 291,8
90 310,3 90 145,6 M16 23 91,2 48,7 195 66,8 63,7 205,3 210 67 303,6
110 375,2 90 166,0 M16 23 107,5 55,6 226 70,1 63,7 255,2 240 88 343,6
140 391,2 90 180,0 M16 23 122,7 63,5 258 70,1 63,7 255,2 272 113 372,8
160 395,2 90 189,0 M20 23 134,5 71,5 284 70,1 63,7 255,2 300 139 393,6
225 588,1 90 210,5 M20 23 161,5 72,5 341 86,1 101,7 408,1 360 178 458,1
280 628,1 125 264,4 M20 23 206,9 113,2 412 86,3 101,7 408,1 440 210 557,6
315 663,1 125 285,2 M20 23 235,5 114,6 482 86,3 101,7 408,1 510 256 607,0

d Q2 Lmax
(mm) (mm) (mm)
63 115,2
75 35 115,2
90 50 115,2
110 74 115,2
140 97 115,2

tabella continua alla pagina successiva
172
