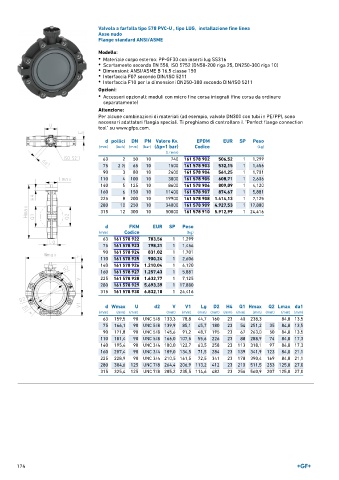

Page 174 - GEORGFISCHER - LISTINO 896

Valvola a farfalla tipo 578 PVC-U , tipo LUG, installazione fine linea
Asse nudo
Flange standard ANSI/ASME

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150
• Interfaccia F07 secondo DIN/ISO 5211
• Interfaccia F10 per le dimensioni DN250-300 secondo DIN/ISO 5211

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 161 578 902 506,52 1 1,299
75 2 ∕2 65 10 1500 161 578 903 532,15 1 1,456
1
90 3 80 10 2400 161 578 904 561,25 1 1,701
110 4 100 10 3800 161 578 905 608,71 1 2,606
140 5 125 10 8600 161 578 906 809,09 1 4,120
160 6 150 10 11400 161 578 907 874,67 1 5,881
225 8 200 10 19900 161 578 908 1.414,13 1 7,125
280 10 250 10 34000 161 578 909 4.927,53 1 17,880
315 12 300 10 50000 161 578 910 5.912,99 1 24,416

d FKM EUR SP Peso
(mm) Codice (kg)
63 161 578 922 783,56 1 1,299
75 161 578 923 798,21 1 1,456
90 161 578 924 831,02 1 1,701
110 161 578 925 900,24 1 2,606
140 161 578 926 1.210,04 1 4,120
160 161 578 927 1.257,43 1 5,881
225 161 578 928 1.632,77 1 7,125
280 161 578 929 5.693,39 1 17,880
315 161 578 930 6.832,10 1 24,416

d Wmax U d2 V V1 Lg D2 H4 Q1 Hmax Q2 Lmax da1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 159,5 90 UNC 5/8 133,3 78,8 44,7 160 23 40 238,3 84,8 13,5
75 166,1 90 UNC 5/8 139,9 85,1 45,7 180 23 54 251,2 35 84,8 13,5
90 171,8 90 UNC 5/8 145,6 91,2 48,7 195 23 67 263,0 50 84,8 13,5
110 181,4 90 UNC 5/8 166,0 107,5 55,6 226 23 88 288,9 74 84,8 17,3
140 195,4 90 UNC 3/4 180,0 122,7 63,5 258 23 113 318,1 97 84,8 17,3
160 207,4 90 UNC 3/4 189,0 134,5 71,5 284 23 139 341,9 123 84,8 21,1
225 228,9 90 UNC 3/4 210,5 161,5 72,5 341 23 178 390,4 169 84,8 21,1
280 304,6 125 UNC 7/8 264,4 206,9 113,2 412 23 210 511,5 253 125,0 27,0
315 325,4 125 UNC 7/8 285,2 235,5 114,6 482 23 256 560,9 207 125,0 27,0

174
