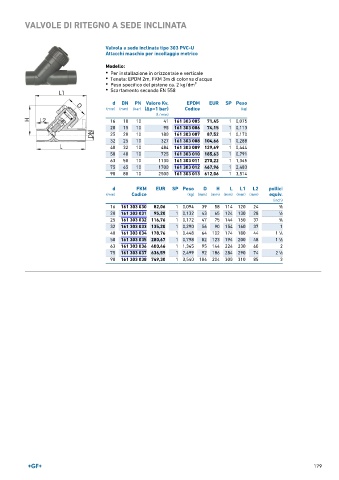

Page 179 - GEORGFISCHER - LISTINO 896

VALVOLE DI RITEGNO A SEDE INCLINATA

Valvola a sede inclinata tipo 303 PVC-U
Attacchi maschio per incollaggio metrico

Modello:
• Per installazione in orizzontale e verticale
• Tenuta: EPDM 2m, FKM 3m di colonna d'acqua
• Peso specifico del pistone ca. 2 kg/dm³
• Scartamento secondo EN 558

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 41 161 303 005 71,45 1 0,075
20 15 10 95 161 303 006 74,15 1 0,113
25 20 10 180 161 303 007 87,52 1 0,170
32 25 10 327 161 303 008 104,66 1 0,288
40 32 10 484 161 303 009 129,69 1 0,444
50 40 10 725 161 303 010 185,63 1 0,791
63 50 10 1130 161 303 011 270,22 1 1,345
75 65 10 1700 161 303 012 467,96 1 2,483
90 80 10 2500 161 303 013 612,06 1 3,514

d FKM EUR SP Peso D H L L1 L2 pollici
(mm) Codice (kg) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 161 303 030 82,06 1 0,094 39 58 114 120 24 3 ∕8
20 161 303 031 95,20 1 0,132 43 65 124 130 28 1 ∕2
25 161 303 032 116,76 1 0,172 47 75 144 150 37 3 ∕4
32 161 303 033 135,20 1 0,290 56 90 154 160 37 1
40 161 303 034 178,76 1 0,448 64 102 174 180 44 1 ∕4
1
50 161 303 035 280,67 1 0,798 82 123 194 200 48 1 ∕2
1
63 161 303 036 400,46 1 1,345 95 144 224 230 60 2
75 161 303 037 636,59 1 2,499 92 186 284 290 74 2 ∕2
1
90 161 303 038 749,30 1 3,540 104 204 300 310 85 3
